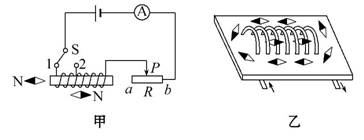

入库时间：2017-12-17(2013·福州中考)小波小组在探究“通电螺线管的外部磁场”实验中,设计了如图甲所示电路。实验时,
(1)可通过观察 判断通电螺线管的磁极。
(2)如图乙所示是通电螺线管周围的有机玻璃板上的小磁针分布状态,观察可知通电螺线管的外部磁场与 的磁场相似。
(3)小波猜想通电螺线管磁场强弱可能与线圈匝数和电流大小都有关。实验中,他将开关S从1换到2上时,调节变阻器的滑片P,再次观察电流表示数及吸引的回形针数目,此时调节滑动变阻器是为了 ,来研究 的关系。
-
难度：
使用次数：231
入库时间：2017-12-17
在物理学中,用磁感应强度(用字母B表示,国际单位是特斯拉,符号是T)表示磁场的强弱,磁感应强度B越大,磁场越强。磁感线能形象、直观地描述磁场,磁感线越密,磁场越强。

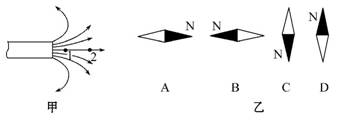

(1)图甲为某磁极附近磁感线的方向和分布的示意图。由图可知,该磁极为
极,若在1处放置一个小磁针,当小磁针静止时,其指向应是图乙
中的 。
(2)如果电阻的大小随磁场的强弱变化而变化,则这种电阻叫磁敏电阻。某磁敏电阻R的阻值随磁感应强度B变化的图像如图丙所示。根据图线可知,磁敏电阻的阻值随磁感应强度B的增大而 。图线没有过坐标原点,是因为 。
(3)利用该磁敏电阻R的特性曲线可以测量图甲磁场中各处的磁感应强度。
①将该磁敏电阻R放置在磁场中的位置1处。小明设计了一个可以测量该磁敏电阻R的电路,所提供的实验器材如图丁所示,其中磁敏电阻所处的磁场未画出。请你将该实验电路连接完整。
②正确接线后,测得的数据如表所示,该磁敏电阻的测量值为 Ω。
1
2
3
U/V
1.50
3.00
4.50
I/mA
3.00
6.00
9.00
③根据该磁敏电阻的R-B特性曲线可知,1处的磁感应强度为 T。
④在实验过程中,仅将磁敏电阻从1处移至2处,其他条件不变,那么电流表的示数 ,电压表的示数 。(均选填“增大”“减小”或“不变”)
-
难度：
使用次数：141
入库时间：2017-12-17

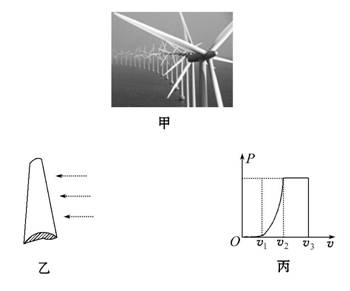

(2013·扬州中考)如图甲是我国某地区风力发电的外景,风力发电机组主要由风机叶片和发动机组成。
(1)风力发电利用的是风能,风能是清洁的、 (选填“可再生”或“不可再生”)能源。
(2)风机叶片具有质量轻、强度高、耐磨损等性能,通常用密度小,硬度
(选填“大”或“小”)的复合材料制成;叶片形状像飞机的机翼,若叶片位置和风向如图乙所示,由于叶片两面空气流速不同产生压强差,而受到向
(选填“上”或“下”)的力使风叶旋转。
(3)风叶产生的动力通过传动系统传递给发电机,利用
原理,实现机械能转化为电能。
(4)(多选)某风力发电机的输出功率与风速的关系如图丙所示,由图像得到的下列信息,正确的有哪些 。
A.只要有风,机组就能产生电能
B.风速过大,机组不会产生电能
C.风速越大,机组产生的电功率一定越大
D.风速在一定范围内,机组产生的电功率可能不变
(5)下表给出了在不同风速下某风机获得的能量：
平均风速/(m·s-1)
5
10
15
20
1 s内获得的能量/×104J
1
8
27
64
①对表格进行分析,你发现该风机1 s内获得的能量与风速的定量关系是
(用文字叙述);
②当风速为5 m/s时,这台风机工作1 s所产生的电能可供1只“220 V 100 W”电灯正常工作10 s,求风机发电的效率。
