难度：
使用次数：205
入库时间：2017-08-07请画出漂浮在水面上的木块的受力示意图．
-
难度：
使用次数：1210
入库时间：2017-08-07
请画出入射光线通过透镜后的折射光线．
-
难度：
使用次数：396
入库时间：2017-08-07
小明用图甲的装置，探究水沸腾时温度变化的特点，实验数据记录如下．
时间/min
0
0.5
1
1.5
2
2.5
3
3.5
温度/℃
90
92.4
94.4
95.6
96.8
98
98
98
（1 ）分折实验数据可知水在沸腾时温度的特点是 ；
（2）分析实验数据可知水的沸点为 ℃，低于l00℃．产生这一现象的原因可能是当地大气压强 （填“高于”、“低于”或“等于”）一个标准大气压．
（3）图 （填“乙”或“丙”）内能反映水沸腾前产生气泡的情形．
-
难度：
使用次数：130
入库时间：2017-08-07
在测量“小灯泡的电阻”的实验中，有如下器材：电压表、电流表、开关、电压为3V的电源、标有“2.5V”的小灯泡、滑动变阻器及导线若干．
（1）请用笔画线代替导线，把图中的实物电路连接完整；（导线不能交叉）
（2）闭合开关前，滑动变阻器的滑片P应处于图中最 端（填“左”或“右）；
（3）连好电路后，闭合开关，发现灯泡不亮，电流表无示数，电压表示数接近电源电压，则此故障的原因可能是
A．小灯泡断路 B．小灯泡短路 C．滑动变阻器断路
（4）排除故障后，按正确的操作测得实验数据记录如下：
实验次数
第一次
第二次
第三次
电压（V）
①2.5
③2.0
⑤1.5
电流（A）
②0.30
④0.25
⑥1.0
电阻（Ω）
在分折实验数据时，犮现了一个数据有明显错误，这个数据是 （选填上表中数据前面的序号）．这个数据的正确值是 ；
（5）根据实验数可知小灯泡正常发光时的电阻是 Ω．（保留一位小数）
-
难度：
使用次数：58
入库时间：2017-08-07

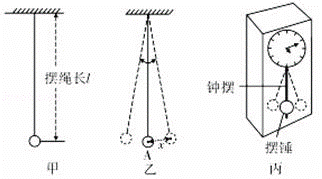

观察、实验、推理是物理研究的重要手段，物理学家伽利略因观察到比萨大教堂穹顶上吊灯因风不停摆动，发现了摆的重要特性．某兴趣小根据当时情况，准备了小钢球（大小可忽略不计）．弹性很小的结实轻细绳等器材组成了图甲装置．在无风的情况下，把小钢球拉离到最低位置（A）x处释放．如图乙所示，小钢球将来回摆动．兴趣小组猜想影响小钢球往返一次的时间因素有：摆绳长l，小钢球质量m，起始小钢球拉离到最低位置（A）的距离x．由此进行实验，用秒表记下小钢球往返的时间．实验数据记录如下：
实验
次第
摆绳
长/（m）
小钢球
质量 （m）
最初将小钢球拉至最低
位置的距离x （cm）
小钢球往返动 一次
的平均时间（s）
1
1
50
5.0
1.99
2
1
50
7.0
2.00
3
1
50
9.0
2.00
4
1
100
9.0
2.00
5
1
150
9.0
2.00
6
2
50
9.0
2.83
7
4
50
9.0
3.99
（1）由表中 （填表中实验次第序号）三组数据可知：小钢球往返一次的时间与小钢球拉离最低位置的距离x无关；
（2）由表中笫3、4、5次实验数据分析可知：小钢球往返一次的时间与 无关：
（3）由表中第3、6、7次实验数据分折可知：摆绳越长，小钢球往返一次的时间越 ；
（4）我们生活用的摆钟（如图丙），就是利用这一原理工作的，有人发现正在工作的摆钟往返一次的时间变长了（即钟的走时比准确时慢），则需将摆锤往 调（填“上“或“下”）．
