难度：
使用次数：63

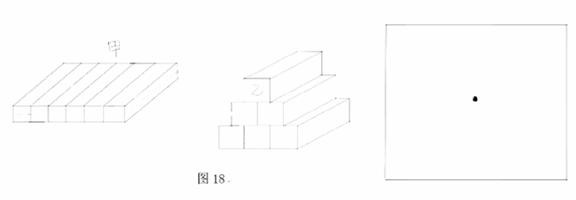

入库时间：2017-08-02某比赛，两选手分别用六根完全相同的长方体木条搭建了甲、乙两木筏。如图18所示，两木筏静止在水面。
（1）以点代替木筏，在方框内画出甲木筏的受力示意图。
（2）甲木筏的质量为100kg，底面积为
，求甲木筏浸入水中的深度。（
）（3）甲木筏所受浮力______________乙木筏所受浮力（选填“>”、“=”、“<”）。写出你的分析过程。
-
难度：
使用次数：150
入库时间：2017-08-02

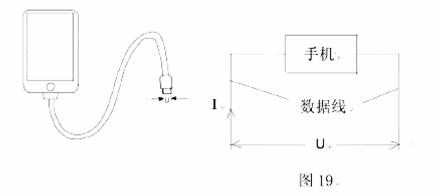

图19是某手机充电示意图及简化电路图。下表是充电过程中某些时段相关数据
充电时间
A阶段0—5min
B阶段5min-10min
……
D阶段80min—85min
数据线两端电压U/V
5.0
4.5
……
5.0
流经数据线的电流I/A
4.4
4.0
……
数据线和手机的总功率P/W
22.0
18.0
……
2.5
（1） 求0---10min数据线和手机消耗的总电能。
（2） 求D阶段流经数据线的电流。
（3） 充电过程数据线阻值可认为不变，分析数据线在A、D哪段时间产生的热量多。
（4） 智能手机的“近场通讯”、“蓝牙”功能分别使用
、
这两个波段的电磁波进行通讯。
近场通讯、蓝牙使用的电磁波
① 都是无线电波
② 都能在真空传播
③ 真空中传播的速度一样大
④ 蓝牙的波长比近场通讯的大
上述哪些说法是正确的_____________________________（选填序号）
-
难度：
使用次数：67
入库时间：2017-08-02

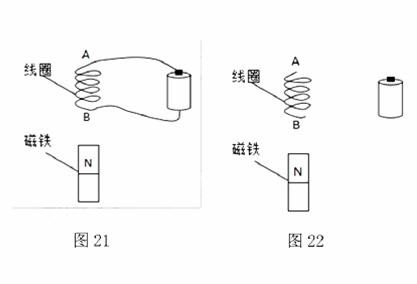

1）如图21，通电线圈的B端与磁铁N极相吸，则A端 是_________极。
（选填“N”、“S”）
请在图22中以线代替导线，连接线圈与电池，让线圈的B端与磁铁N极相斥。

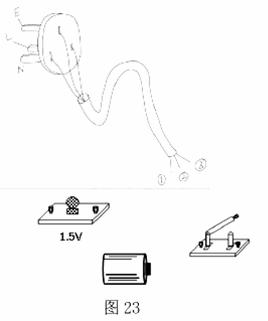

（2）图23中三脚插头上的三个手脚分别与导线①、②、③连通，但未知导线①、②、③中哪根与标有N的插脚相连。请你将图23所示实物图连接起来检测N插脚与导线②是否相连。若观察到_______________现象，说明导线②是接到N插脚上。
-
难度：
使用次数：71
入库时间：2017-08-02
伏安法测定值电阻的实验：
（1）请在方框内画出实验电路图

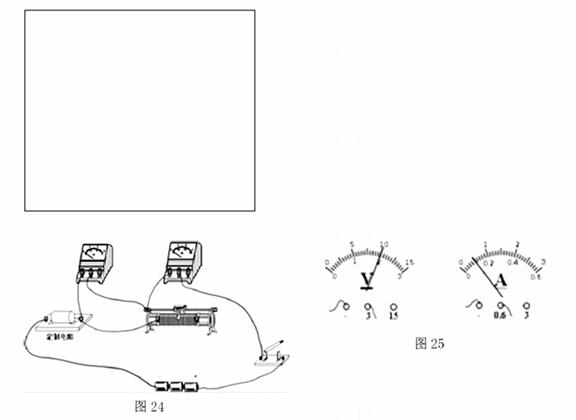

（2）图24是小红连接的电路。实验中某次电压表、电流表示数如图25，电压U=__________V，电流I=______________A。算出R=_______________
。（3）小明发现图24的电路接线错了，电压表实际测量的是________________两端的电压。
-
难度：
使用次数：114
入库时间：2017-08-02

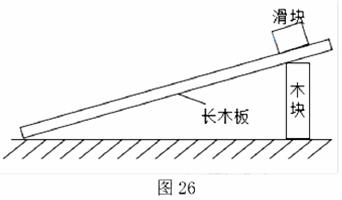

小明看到滑雪运动员从越陡的坡滑下时，越快滑到底端。对此他猜想：“物体离地高度一定时，斜面坡度越大，物体从静止开始滑到底端的平均速度也越大”。请你设计实验验证其猜想。
（1）实验所需的公式；
（2）实验器材：除了图26所示的器材，你还需要的测量工具有____________________；
（3）实验步骤（可用画图或文字表述）：
