在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为“2.5v”，正常发光时的电阻约为8Ω。

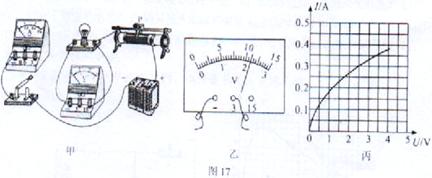

（1）在图17甲中，有一根导线未连接，请用笔画线代替导线将电路连接完整；

（2）闭合开关后，小灯泡不亮，电流表没有示数，电压表有较大的示数，经检查，导线连接完好，则电路故障可能是小灯泡发生了            （选填“短路”或“断路”）；

（3）移动滑片P到某一位置时，电压表示数如图17乙所示，为          V；此时要测量小灯泡的额定功率，应将滑片P向            （选填“左”或“右”）端移动；

（4）移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图17丙所示的I-U图像，由图像可计算出小灯泡的额定功率是            W。

（5）完成上述测量后，不用电压表，用如图18所示的电路也可测量已知额定电流的小灯泡的额定功率，已知小灯泡的额定电流为I_额，定值电阻的阻值为R₀，实验步骤如下，请补充完整：

①                               ；

②闭合开关S、S₁，断开开关S₂，记录下此时电流表的示数为I；

③小灯泡的额定功率的表达式为P_额＝            W。

难度： 使用次数：300 入库时间：2017-07-31

2017年5月23日，“蛟龙”号载人潜水器在世界最深处的马里亚纳海沟首潜告捷，如图19所示，若将“蛟龙”号下潜看作直线运动，它在2h内下潜4km，“蛟龙”号重2×10⁵N，海水的密度取1×10³kg/m³. “蛟龙”号在下潜的过程中，求：

（1）它下潜的平均速度；

（2）它所受重力做功；

（3）它到达4km处受到海水的压强。

难度： 使用次数：223 入库时间：2017-07-31

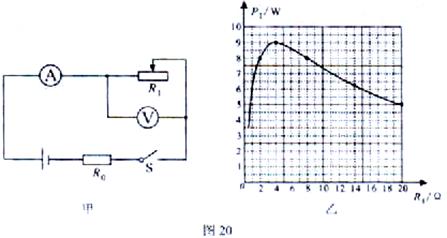

如图20甲所示的电路，电源电压保持不变，R₀为定值电阻。当滑动变阻器的滑片移动时，滑动变阻器的电功率P₁随其接入电路的阻值R₁的变化图像如图20乙所示。求：

（1）当电压表的示数为4V，电流表的示数为2A时，滑动变阻器接入电路的阻值和它在1min内消耗的电能；

（2）当滑动变阻器的电功率P₁最大时，电流表和电压表的示数；

（3）R₀的阻值。
