在测量电阻的实验中：

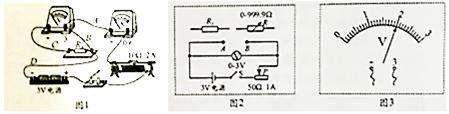

（1）小华设计的测量电路如图1所示，待测电阻R_x约10Ω

①在开关闭合前，滑动变阻器的滑片应置于最　   　端；

②导线A、B、C、D中有一根连接错误，这根导线是　    　；

③改正连接错误并闭合开关后，小华发现无论怎样调节滑动变阻器，电压表示数不为零且保持不变，而电流表示数始终为零，已知导线及各处连接完好，则电路中　     　出现了　     　故障．

（2）小清设计的测量另一待测电阻R_x阻值的电路如图2所示

①他的测量步骤如下

第1步：将R_x接在电路中A、B两点间，闭合开关S，调节滑动变阻器滑片P至适当位置，此时电压表的示数如图3所示，示数为　   　V；断开开关S，移走Rx

第2步：再将电阻箱R接在A、B两点间，闭合开关S，保持滑动变阻器的滑片P位置不变，调节电阻箱使电压表的示数仍如图3所示，此时电阻箱接入电路中阻值R=48Ω，则小清测得R_x的阻值为　  　Ω

②在第2步中，若小清无意中将滑动变阻器的滑片P向右移了少许，则他测得R_x的阻值将偏　  　，设滑片P的右移使滑动变阻器接入电路的阻值增大了2Ω，则小清测得R_x的值为　  　Ω．

难度： 使用次数：379 入库时间：2017-07-13

某汽车在平直路面上以75km/h的速度匀速行驶1h的过程中，消耗了5kg汽油，汽油燃烧释放能量的40%随废气通过热电转换装置，如图所示，汽油热值近似取q=5×10⁷J/kg，设汽油在气缸内完全燃烧．

（1）图示时刻，四冲程汽油机处于　 　冲程；若该汽油机每分钟完成7200个冲程，则它每秒钟完成　 　个工作循环

（2）若上述过程中汽油燃烧释放能量的30%用来驱动汽车行驶，求汽车所受的阻力f；

（3）研究表明新材料的出现可将热电转换装置的效率大幅提高到15%，据此计算，上述过程中随废气排放的能量通过转换装置后可获得多少电能？这些电能可供车内总功率为1000W的用电器持续工作多长时间？

难度： 使用次数：78 入库时间：2017-07-13

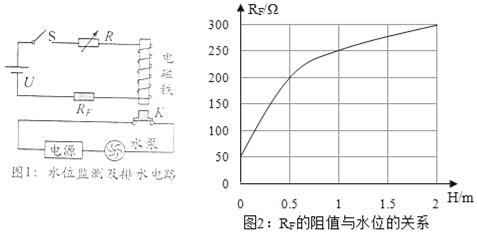

建设居民楼雨水蓄水系统是镇江市海绵城市建设项目之一，让市民不再“城市看海”．图1是小明设计的地下蓄水池（未画出）水位监测及排水电路，R为电阻箱，R_F为置于池底的压力敏感电阻，其阻值随上方水的压力的变化而变化，已知：电压U=12V；当电磁铁线圈中的电流I≤0.04A时，铁质开关K被释放，当I≥0.048A时，K被吸上，从而通过控制池底水泵将水位保持在一定的范围内；电磁铁线圈电阻不计，R_F的阻值随池内水位变化关系如图2所示．

（1）当池内水位升高时，R_F受到水的压力将变　    　；

（2）请在图1中接入一电压表，要求当水位升高时电压表的示数增大

（3）若此电路能控制池内的最低水位0.5m，求所能控制的最高水位．

（4）为既能调高池内最高水位，又能使池内最高与最低水位的高度差保持不变，小明采取了减小R的调节方案，该该方案是　   　的（选填“可行”或“不可行”），你的理由是　               　．
