难度：
使用次数：345
入库时间：2017-07-13为保护河流和湖泊宝贵的水资源，我国专门建立地方“河长”负责进行管理．在一些严重缺水的地域，人们会收集露水使用，图中物态变化与露水的形态相同的是（ ）
A．
打在枝头的霜 B．
屋檐下结的冰凌C．
山间的云雾 D．
消融的冰雪 -
难度：
使用次数：727
入库时间：2017-07-13
如图所示，请画出所受的重力G和球对墙面的压力F的示意图．
-
难度：
使用次数：191
入库时间：2017-07-13
如图所示，根据图中磁感线的方向，标出通电螺线管的N极和电源的“+”极．
-
难度：
使用次数：77
入库时间：2017-07-13

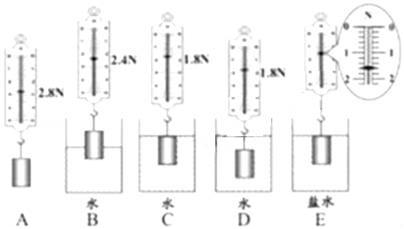

在语文课本上学习了“死海不死”的文章后，小敏想“探究浮力的大小与哪些因素有关”，她提出了如下猜想：
猜想一：可能与液体的密度有关
猜想二：可能与物体排开液体的体积有关
猜想三：可能与物体浸没在液体中的深度有关
为了
验证上述猜想，她按照图中字母顺序做了如下实验：
（1）分析比较实验步骤A、C、D，可以验证猜想 ；分析比较实验步骤A
、B、C，可以验证猜想 二 是正确的，并由此联想到，轮船的满载排水量越 （选填“大”或“小”），它的承载能力就越强．（2）分析图中题中提供的信息，可知图E中物体所受的浮力大小为 N，计算可知盐水的密度是 kg/m3
（3）实验中采用了 的研究方法，下列问题的研究中，也用到这种方法的是 ．
A、将乒乓球靠近发声的音叉，通过乒乓球被弹开显示音叉在振动
B、在研究磁场时，引入“磁感线”的概念
C、探究电流与电压、电阻的关系
D、用合力代替同一物体上所受
到的几个力． -
难度：
使用次数：106
入库时间：2017-07-13

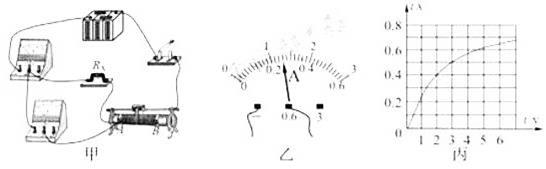

小华同学想用“伏安法”来测量定值电阻RX的阻值，于是他在学校实验室借了一些器材，连接了如图甲所示的电路，电源电压恒定不变．
（1）连
接电路时，开关应处于 状态．闭合开关，向 （选填“A”或“B”）端移动变阻器的滑片能使电流表的示数变大．滑动变阻器除了保护电路外，还有一个重要作用是 ．操作中，小华发现两个电表只有一个示数，初步检查确认，电路接线完好，两个电表均无故障，刚发生故障的元件应是 A、电源 B、电阻RX C、滑动变阻器
（2）排出故障后，闭合开关，当电压表示数为2.6V时，
电流表示数如图乙所示，计算RX的阻值为 Ω．（3）按照上面的操作步骤，小华又测量了一个额定电压为3V的小灯泡的电阻，并描绘了其电流随电压变化的图象（即I﹣U图象），
小华发现他所描绘的定值电阻的图象是一条直线，而小灯泡的I﹣U图象如图丙所示，原因可能是小灯泡的电阻与 有关．由图象可知小灯泡的额定功率为 W．
