如图,轻质杠杆OA可绕O点在竖直面内旋转,请在图中画出物体所受重力和使杠杆保持平衡的最小力F的示意图.

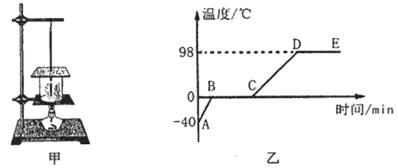

图甲为某同学“研究水沸腾”的实验装置,图乙是他探究“冰熔化”和“水沸腾”后,根据实验数据画出的图象.
时间/min | … | 12 | | 14 | 15 | 16 | 17 | 18 | … |
温度/℃ | … | 96 | 97 | 98 | 98 | 95 | 98 | 98 | … |
(1)除了图中所示的器材,还需要 .
(2)上表是本实验过程中不同时刻的温度记录,小明检查了实验数据,他认为表格中的95℃是错误的数据,他判断的理论依据是 .改正数据后,小明根据实验数据判定该地水的沸点没有达到100℃,可能的原因是当地的大气压 1标准大气压(选填“大于”“等于”或“小于”).
(3)在图象中,BC段表示的是冰的 过程.

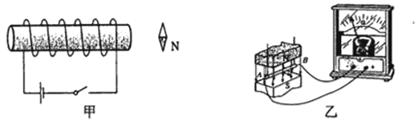

用如图甲、乙所示的装置,分别探究“通电螺线管外部磁场的分布”和“电磁感应现象”.
(1)在图甲中,闭合开关后,通电螺线管的右端为 极.(选填“N”或“S”)
(2)在图甲实验过程中,将电源正负极对调,发现小磁针的偏转方向发生改变.这样操作是为了探究通电螺线管外部磁场方向和 有关.
(3)图乙中,闭合电路中的一部分导体AB静止不动,当磁体左右运动时,灵敏电流计的指针 (选填“会”或“不会”)偏转.这说明闭合电路的部分导体在磁场中做 运动时,导体中会产生感应电流.
如图,某实验小组做“探究滑动摩擦力的大小与哪些因素有关”的实验.
(1)在实验中,用弹簧测力计沿水平方向匀速拉动木块,根据 条件可知,此时木块所受滑动摩擦力的大小 弹簧测力计的示数(选填“大于”“小于”或“等于”).
(2)由甲、乙两图可探究出滑动摩擦力的大小与 有关.
(3)由 两图可探究出滑动摩擦力的大小与接触面的粗糙程度有关.
(4)设想一下,如果实验中木板的表面绝对光滑,去掉拉力后,运动的木块将在木板上做 .
利用如图所示的电路装置,探究“电流产生的热量跟什么因素有关”.接通电源,两容器内的空气被加热后膨胀,使U形管的液面发生变化,通过观察U形管的液面变化情况,比较瓶内电阻丝的发热多少?
(1)此装置可以探究电流产生的热量跟 的关系,一段时间后, 容器内电阻丝产生的热量较多(选填“左”或“右”).
(2)如果通过R1的电流为2A,那么10s内通过R1的电流产生的热量是 J.
