初中物理 广西贵港市2017年中考物理真题试题（word版含解析）.doc

难度： 使用次数：199 入库时间：2017-07-09

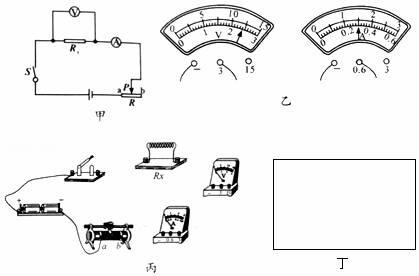

用伏安法测电阻，实验电路如图甲所示．

（1）连接电路时，开关应该是　    　的．

（2）大山同学在实验中的某次测量，电压表与电流表的读数如图乙所示，则此时待测电阻的阻值为 　Ω．请你根据图甲的电路图，在图丙中用笔画线代替导线帮大山同学连接实物图（导线不能交叉）．

（3）实验中，如果电压表突然损坏，已知滑动变阻器的最大阻值为R，被测电阻的阻值为R_x，电源电压保持不变，但电源电压未知，请你利用剩下的器材测出R_x，先在右边方框内画出此时的实验电路图，再简要写出实验过程和计算R_x的表达式．

a、实验过程：　①

②                                                                              　

b、R_x的表达式：R_x=　 　．

难度： 使用次数：643 入库时间：2017-07-09

“可燃冰”是未来洁净的新能源．2017年5月，我国首次可燃冰试采成功．可燃冰具有热值大，能直接点燃等特点，她的热值约为5.9×10⁹J/m³．问完全燃烧1m³的可燃冰能使质量约为多少kg的20℃的水温度升高到100℃？（水的比热容为4.2×10³J/（kg℃））

难度： 使用次数：344 入库时间：2017-07-09

如图甲所示，放在水平桌面上的圆柱形容器的底面积为100cm²，装有20cm深的水，容器的质量为0.02kg，厚度忽略不计．A、B是由密度不同的材料制成的两实心物块，已知B物块的体积是A物块体积的．当把A、B两物块用细线相连放入水中时，两物块恰好悬浮，且没有水溢出，如图乙所示，现剪断细线，A物块上浮，稳定后水对容器底的压强变化了60Pa，物块A有体积露出水面．已知水的密度为1.0×10³kg/m³，g取10N/kg．试求：

（1）如图甲所示，容器对水平桌面的压强；

（2）细线被剪断后水面的高度差；

（3）A、B两物块的密度．

难度： 使用次数：99 入库时间：2017-07-09

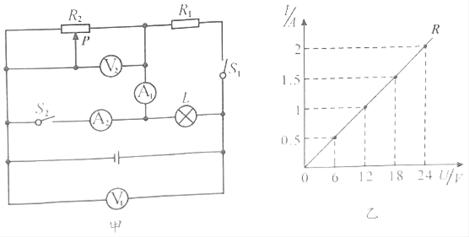

如图甲所示，电源电压保持不变，R₂为0﹣20Ω的滑动变阻器．A₁的量程为0.6A，A₂的量程为3A，V₁的量程为15V，V₂的量程为3V，不考虑温度对灯丝电阻的影响，定值电阻R₁的I﹣﹣U关系图象如图乙所示．

（1）当S₁、S₂都闭合时，A₂读数为1.25A，V₁读数为6V，小灯泡L恰好正常发光，求定值电阻R₁的阻值和小灯泡的额定功率．

（2）当S₁、S₂都断开时，为保证各表的安全使用，求滑动变阻器允许连入电路的阻值范围．

（3）当S₁、S₂都断开时，在各表均能正常工作的情况下，求小灯泡L消耗的最大功率与最小功率之比是多少？该电路通电80s至少能产生多少热量？
