难度：
使用次数：540
入库时间：2016-04-09在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示。先在A、B间接入5Ω的定值电阻R，移动滑片P，使电压表示数为2V，读出电流表示数。接着取下5Ω的电阻换上10Ω定值电阻，不进行其它操作就闭合开关。此时电压表示数及应进行的操作是
A、电压表示数大于2V，应将滑片P向左滑
B、电压表示数大于2V，应将滑片P向右滑
C、电压表示数小于2V，应将滑片P向左滑
D、电压表示数小于2V，应将滑片P向右滑
-
难度：
使用次数：114
入库时间：2016-04-09
通过定值电阻甲、乙的电流与其两端电压关系图像如图所示。现将甲和乙并联后接在电压为3V的电源两端。下列分析正确的是( )
A．R甲 ：R乙=2:1 B．U甲 ：U乙=2:1 C．I甲 ：I乙=2:1 D．I乙 ：I甲=2:1
-
难度：
使用次数：177
入库时间：2016-04-09
如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω 1A”。实验中，先在a、b两点间接入5Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示数。接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻( )
A．10Ω和40Ω B．20Ω和30Ω C．10Ω和20Ω D．30Ω和40Ω
-
难度：
使用次数：152
入库时间：2016-04-09

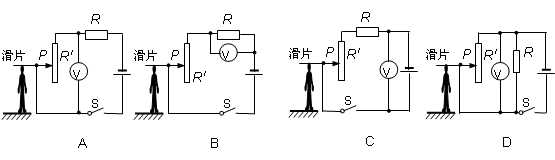

某同学设计了一个电子身高测量仪。下列四个电路中，R是定值电阻，R＇是滑动变阻器，电源电压不变，滑片会随身高上下平移。能够实现身高越高，电压表示数越大的电路是（ ）
-
难度：
使用次数：190
入库时间：2016-04-09
如图所示的电路中，电源电压保持不变，闭合开关S2后，则（ ）
A．电压表的示数变大
B．电流表的示数变大
C．电路中的总电阻变大
D．电路消耗的总功率变小
