难度：
使用次数：137
入库时间：2016-02-25(2014·河南)在一块有机玻璃板上，安装一个用导线绕成的螺线管，在板面上均匀撒满铁屑，通电后铁屑的分布如图所示．图中A、B点相比，________点磁场较强．实验中________(填“能”或“不能”)用铜屑代替铁屑显示磁场分布．
-
难度：
使用次数：186
入库时间：2016-02-25
(2015·安徽)通电螺线管的N、S极如图所示，由此可判断电流是从________(填“a”或“b”)端流入螺线管的．
-
难度：
使用次数：336
入库时间：2016-02-25

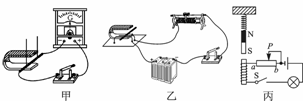

(2015·营口)如甲、乙两图所示，能说明电动机工作原理的是图________．发电机是根据________________制成的．如图丙所示，在电磁铁正上方用弹簧挂着条形磁铁，当开关S闭合后，在滑片P由b端向a端滑动过程中，会出现的现象是小灯泡亮度________(填“增强”或“减弱”)，弹簧长度________(填“变长”或“缩短”)．
-
难度：
使用次数：196
入库时间：2016-02-25
(2015·宁波)1879年10月，经过对1 600多种材料进行几千次试验后，爱迪生制成了第一个可供实用的碳丝灯泡(灯丝由竹丝炭化后制成)．
(1)如图甲所示，当磁体的磁极靠近正常工作的碳丝灯泡时，灯丝上端被磁体吸引，这是因为通电后的灯丝在磁场里受到了________的作用．
(2)要从图甲现象变为图乙中灯丝上端被排斥的现象，可以改变________方向．
-
难度：
使用次数：155
入库时间：2016-02-25
(2015·莆田)如图是一种“闯红灯违规证据抓拍模拟器”的工作原理图，光控开关接收到红光时会自动闭合，压敏电阻受到压力时其阻值会变小．当红灯亮后，且车辆压到压敏电阻上时，电磁铁的磁性因电路中电流的改变而变________(填“强”或“弱”)，吸引衔铁与触点________(填“1”或“2”)接触，电控照相机工作，拍摄违规车辆．
