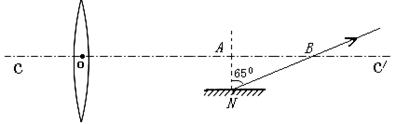

入库时间：2016-01-07如图所示，一条平行于凸透镜主光轴CC/的入射光线经透镜折射后入射于平面镜上的N点（平面镜与主光轴平行），经平面镜反射后与主光轴CC/相交于B点，过N点作平面镜的法线与主光轴CC/相交于A点，O点为凸透镜的光心。请在图中画
出这条光
线经凸透镜折射前和折射后的光路图。
-
难度：
使用次数：233
入库时间：2016-01-07
请完成左下方图13中的光路；
图13
-
难度：
使用次数：148
入库时间：2016-01-07
图11中，画出了光通过透镜前后的方向。在图11(a)、(b)中填上适当类型的透镜。
-
难度：
使用次数：54
入库时间：2016-01-07
小雷对凸

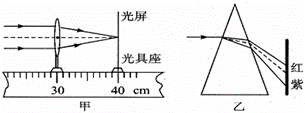

透镜焦距与制成凸透镜的材料种类、凸透镜凸起程度的关系进行了探究实验：（1）他第一次测量焦距的实验如图甲所示，则测得的焦距为 cm．
（2）由1、2次的实验可得出的结论是： ．
（3）小雷回想起白光经三棱镜后，光屏上自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带（如图乙），受此启发，于是他分别用红光和蓝光来进行图甲的实
验，结论是：对同一凸透镜， 光入射时焦距小些．（4）探究完成后，小雷和其他同学用焦距为8.0cm的凸透镜和蜡烛进行成像实验．从各组汇报数据中发现，当物距均为16.0cm时，有两个小组所测像距分别为19.0cm、13.0cm，与理论像距16.0cm相比偏差较大．若不是因为长度测量方法错误和测量误差导致的，请分析出现这种情况的原因： ．
次数
1
2
3
材料
玻璃
玻璃
水晶
凸起
程度较小
较大
较大
焦距/cm
8.0
4.0
-
难度：
使用次数：93
入库时间：2016-01-07
在探究凸透镜成像规律实验中，光屏上得到了一个清晰的像（光屏上像未画出），如图11所示：
（l）利用图11中成像特点制成的是 （选 填“照相机”或“投影仪”）；保持透镜不动，只将蜡烛和光屏互换位置，光屏上 （选填“能”或“不能”）再次出现清晰的像。
（2）蜡烛在燃烧过程中不断变短，导致光屏上的像向上移动。为使像重新回到光屏中央，应将凸透镜 （选填“向上”或“向下”）移动。
（3）如图12所示，烛焰的像重新回到了光屏中央，若将一眼镜片放在凸透镜前，光屏上的像变模糊了，仅向右移动光屏，像又清晰了，由此可判定该眼镜片是 （选填‘‘近视”或“远视”）镜。
