难度：
使用次数：191
入库时间：2016-01-06小云家卫生间安装了
换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列分析正确的是（ ）A．换气扇和照明灯不能同时工作
B．换气扇和照明灯只能同时工作C．换气扇和照明灯工作时，通过他们的电流一定相等
D．换气扇和照明灯工作时，它们两端的电压一定相等
-
难度：
使用次数：58
入库时间：2016-01-06

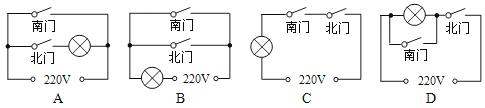

某学校地下车库有南北两个进出口，每个进出口处装有感应开关．当有车辆从任何一个进出口经过时，开关自动闭合一段时间，值班室内的指示灯会亮，提醒门卫有车辆通过，以便监视进出口安全．下列电路图中，符合要求的
是（ ）
-
难度：
使用次数：182
入库时间：2016-01-06

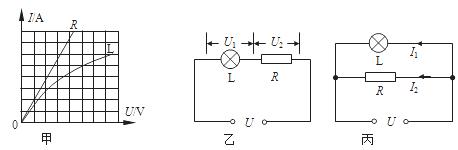

如图甲是灯泡L和电阻R的I-U关系图像，灯丝电阻受温度的影响，温度越高电阻越大．将L和R以两种不同的方式接在同一电源上，如图乙和丙．若乙图中U1︰U2= m，丙图中I1︰I2= n，则下列关系式中正确的是（ ）
A．m=n B．m=
C．m＜ D． m＞
-
难度：
使用次数：134
入库时间：2016-01-06
连接如右图所示电路，研究串联电路中电流的特点实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是 （ ）
A．电流表的缘故
B．灯泡L1和L2的电阻不同
C．导线有电阻
D．灯泡L1和L2
在电路中的位置
-
难度：
使用次数：82
入库时间：2016-01-06
如图所示电路，闭合开关S后，两灯均不发光．为检测电路故障，泽华做了以下操作：将一根导线两端分别接到a、b两点，发现灯L1亮，电流表有明显示数；将这根导线两端分别接到b、c两点，发现两灯均不亮，电流表示数为零．则电路故障可能是（ ）
A．灯L1断路 B．灯L2短路 C．电流表断路 D． 灯L2断路
