入库时间：2015-12-30小红同学在“测小灯泡额定功率”

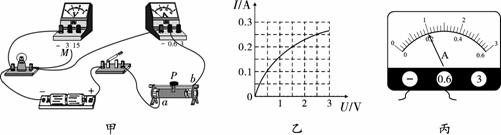

的实验中，电源电压为3V，小灯泡的额定电压为 2.5V。（1）她在连接如图甲所示电路时，导线M的另一端应接在电压表______V（选填“3”或“15”）接线柱上。
（2）闭合开关前，应将滑动变阻器的滑片P移到______（选填“a”或“b”）端。
（3）在实验过程中，她根据实验数据绘制了如图乙所示的I—U图像。根据图像可知，当电流
表示数如图丙所示时，小灯泡的电阻是_________Ω。小灯泡的额定功率是_______W。
-
难度：
使用次数：314
入库时间：2015-12-30
如图所示电路中，电源电压为4.5V，滑动变阻器的规格为“30Ω 1A”
（1）小丽想用该电路研究“电流与电阻的关系
”，请帮她把电路连接完整．
（2）以下是小丽的一些操作步骤：
①将阻值为10Ω的定值电阻R1接入电路， ，闭合开关，调节滑动变阻器，当电压表示数为2.0V时，读出电流表示数并记录；
②断开开关，拆下R1，接上阻值为20Ω的定值电阻R2…，使电压表示数为2.0V，读出电流表示数并记录；
③断开开关，拆下R2，接上阻值为30Ω的定值电阻R3，重复②的操作．小丽发现无论如何移动滑动变阻器的滑片都无法使定值电阻两端电压达到2.0V，经检查电路完好．为顺利完成实验，可行的措施有 （写一种即可）
（3）小王同学选用另一组规格相同的实验器材，进行“测定小灯泡额定功率”的实验（小灯泡额定电压为3.8V
）．小王按小丽的电路，将定值电阻换成小灯泡，电压表量程改为“0-15V”，连接好电路进行实验．闭合开关后，出现以下现象： 电灯的亮暗
电流表示数I/A
电压表示数U/V
不亮
0
1.0
出现以上现象的原因可能是
（填字母编号） A．小灯泡断路 B．小灯泡短路 C．电流表断路 D．电流表短路．
-
难度：
使用次数：57
入库时间：2015-12-30
小华在“探究小灯泡的亮度与哪些因素有关”的实验中，所用电源电压恒为3V，小灯泡上标有“2.5V”字样。
（1）请用笔画线代替导线，将上图中的实物电路连接完整。
（2）闭合开关前，应将滑动变阻器的滑片移到最 端（选填“左”或“右”）。闭合开关后，发现灯泡不亮，电压表无示数，电流表有示数。若电路中仅有一处故障，这个故障可能是：
。（3）排除故障后继续实验，小华进行了4次测量，并将有关数据及现象记录在表格中。在第1次实验
中小灯泡不亮的原因是： 。物理量
次数
电压
U/V
电流
I/A
实际电功率
P/W
小灯泡
亮度
1
0.5
0.12
0.06
不亮
2
1.5
0.20
0.30
偏亮
3
2.5
0.30
正常
4
2.8
0.32
0.90
更亮
（4）分析表中信息，可知小灯泡的额定功率为 W。实验得出的结论是：小灯泡的实际电功率____，灯泡越亮。
-
难度：
使用次数：71
入库时间：2015-12-30

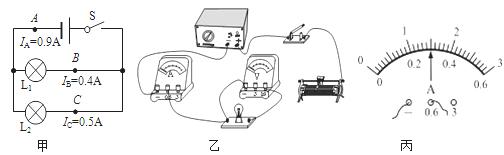

（1）如图甲是小明“探究并联电路电流特点”的电路图．实验中，他将一只电流表分别接在A、B、C三处，测得的数据如图甲中所示．完成此实验至少需要 根导线；小明由此得出：并联电路中干路电流等于 ；请指出小明就此得出结论的不科学之处：
，你认为可做出的改进措施是 ．（2）小华用如图乙所示电路测量小灯泡的额定功率，小灯泡上标有“3.8V”的字样，额定功率约1W，滑动变阻器的规格是“20Ω 1A”，电源电压恒为6V．
①帮小华在图乙上补画导线，使其成为完整的实验电路．要求：滑动变阻器的滑片向右滑动时，灯泡变亮．
②在实验中，小华不慎将电流表和电压表的位置接反了，则合上开关后看到的现象可能是
A．只有电流表有示数，灯不亮 B．两电表均有示数，灯亮
C．只有电压表有示数，灯不亮 D．只有电流表有示数，灯亮③排除故障后，小华闭合开关并调节滑动变阻器的滑片，当灯正常发光时，电流表的示数如图丙所示，该电流值为 A，测出的额定功率为 W．
④小华刚准备拆除电路结束实验时，同组的小红提出，在调节滑片使灯正常发光时，电压表的示数很难准确达到3.8V，可能因此造成一定的测量误差．她认为可以在小华第③步实验的基础上，对电路稍作改动，能提高测量数据的精确度．请帮小红补全测量步骤（补全步骤时必须准确阐述接法和操作要点）：
a．断开开关， ；（2分）
b．闭合开关， ，并读出此时电流表的示数；
c．计算出灯的额定功率．
-
难度：
使用次数：154
入库时间：2015-12-30
在测量小灯泡电功率的实验中，提供的器材有：额定电压是3.8V，电阻约为8Ω的小灯泡一个，电源（电压恒为6V）、电流表、电压表、开关，“20Ω，1A”的滑动变阻器各一个，导线若干．

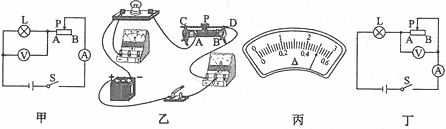

（1）请根据图甲的电路图，用笔画线代替导线，将图乙的实物电路连接完整．
（2）闭合开关前，滑片P置于滑动变阻器的 端，闭合开关，发现灯泡不亮，电流表有示数，电压表示数为零，此现象的原因是 ．
（3）排除故障后，闭合开关，移动滑片P，当电压表示数为3.8V时，电流表示数如图丙所示，则通过小灯泡的电流是 A，灯泡的额定功率是 W，继续向左移动滑片P，电压表示数将 ．
（4）若电压表0﹣15V量程开路，阿荣设计如图丁所示的电路，继续实验：
①闭合开关前，应将滑片P置于滑动变阻器的 位置（选填“A端”，“B端”“中间偏左”或“中间偏右”）
②移动滑片P，当电压表示数为 V时，小灯泡正常发光．
