难度：
使用次数：282

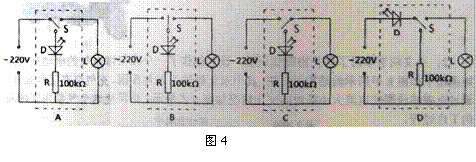

入库时间：2015-09-15（2013全国初中应用物理知识竞赛题）小明学习了电路知识后，想利用发光二极管设计一个带开关指示灯的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置。他共设计了4个电路，如图4所示，其中L为白炽灯，规格为(<220V 60W), D为发光二级管，规格为(1.2V 0.01A)、S为单刀双掷开关、R为限流电阻。图4中能够满足要求的电路是( )
-
难度：
使用次数：218
入库时间：2015-09-15

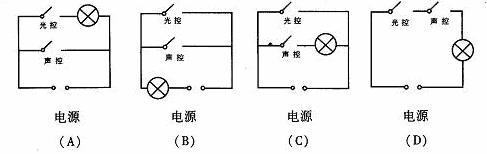

（2007上海初中物理竞赛题）现有两种智能开关。一种是“光控开关”，其特点是天黑时开关自动闭合，天亮时开关自动断开。另一种是“声控开关”，其特点是当有人走动发出声音时，开关自动闭合；无人走动时，开关自动断开。利用上述开关来控制楼道里的照明灯，既能合理照明又能节约用电，则下列电路图中符合要求的是 ( )
-
难度：
使用次数：148
入库时间：2015-09-15
（湖州市第一届诺贝尔杯科学竞赛题）下图所示的各个电路中，开关都闭合后，小灯泡L1、L2都能发光的是
-
难度：
使用次数：104
入库时间：2015-09-15

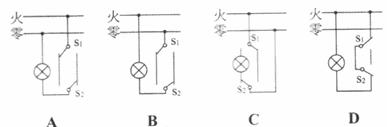

（2004年第14界全国初中应用物理知识竞赛题）下图给出了小明设计的楼梯照明电灯的四种控制电路，其中S1、S2分别为楼上和楼下的开关（都是单刀双掷开关）。要求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态，在实际中应用最好的方案是（ ）
-
难度：
使用次数：1162
入库时间：2015-09-15
（2011全国初中应用物理知识竞赛初赛）某反恐小组的拆弹专家在排除恐怖分子设置在飞机上的爆炸装置（如图所示），为使爆炸装置停止工作，可采取如下措施（ ）
A.用一根导线使a线短路
B. 用一根导线使b线短路
C.剪断a线
D.剪断b线
