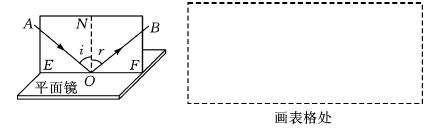

入库时间：2015-04-11小明利用如图所示的实验装置，进行“探究光的反射定律”的实验.
（1）让一细光束沿平面E射到镜面O点，在平面E上可看到入射光线AO，若将纸板F向前或向后折，在纸板F上不能看到反射光线，这说明反射光线与入射光线_____同一平面内.
（2）小明还想探究反射角和入射角的关系.具体做法是改变入射光线的方向，观察反射光线的方向是否改变，用量角器测量入射角和反射角，把测量结果记录在表格中，请你设计一个实验表格，要求做三次实验.
（3）若将一束光贴着纸板F沿BO射到O点，光将沿图中的________方向射出，因为在光的反射现象中光路是________的.
-
难度：
使用次数：97
入库时间：2015-04-11

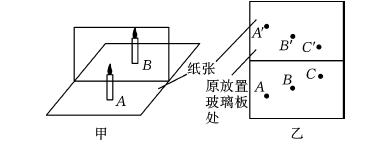

某小组的同学在“探究平面镜成像的特点”时，将点燃的蜡烛A放在玻璃板的一侧，看到玻璃板后有蜡烛A的像（如图甲）.
（1）此时用另一个完全相同的蜡烛B在玻璃板后的纸面上来回移动，发现无法让它与蜡烛A的像完全重合，你分析出现这种情况的原因可能是________________________________________________________.
（2）解决上面的问题后，蜡烛B与蜡烛A的像能够完全重合，说明___________________.
（3）图乙是他们经过三次实验后，在白纸上记录的像与物对应点的位置，他们利用和处理这张“白纸”上的信息得出了实验的结论是：①___________________________________；②_______________________________________________.
（4）他们发现，旁边一组同学是将玻璃板和蜡烛放在方格纸上进行实验的，你认为选择白纸和方格纸中哪一种更好？___________________
__________________
-
难度：
使用次数：117
入库时间：2015-04-11
晓雯探究凸透镜的成像规律，进行了如下操作并得到了相关结论.
（1）如图所示，让太阳光正对着凸透镜照射，把光屏置于另一侧.改变光屏与凸透镜间的距离.直到光屏上出现一个最小最亮的光斑，测得凸透镜的焦距是_______.
（2）将蜡烛，透镜和光屏放在光具座上，并使烛焰、透镜和光屏三者的中心大致在__________
________.（3）按要求进行观察和测量，并将观测情况记录在下表中.
实验序号
物距u/cm
像距v/cm
像的性质
1
30
15
_______________
2
20
2
0倒立、等大的实像
3
15
_________
倒立、放大的实像
4
6
无
正立、放大的虚
像①在表中空格内填写相应内容.
②当烛焰从远处靠近透镜时，仍要在光屏上得到清晰的像，光屏应________透镜
-
难度：
使用次数：103
入库时间：2015-04-11

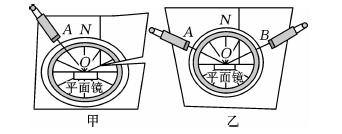

（2013·福州）小聪小组跟老师一起设计了如图所示的实验装置探究“光的反射定律”.
如图甲所示，小聪将呈现反射光线的活动小铁板向后折，活动小铁板上就看不到反射 光线，这说明__________________________________.
实验中多次改变入射光线AO与ON的夹角进行实验，测量记录如表所示.同组的小东分析数据得出的结论是：光反射时，入射角等于反射角；小聪认为应是：光反射时，反射角等于入射角.你认为__________的结论正确，理由是____________________________________________________________________.
实验次数
入射角新 课 标
反射角
1
30°
30°
2
40°
40°
3
60°
60°
在图乙中，再用另一只激光笔让光线沿着BO（即逆着原反射光线）射向平面镜时，可看到反射光线沿OA射出，这说明________________________________.
-
难度：
使用次数：168
入库时间：2015-04-11
（2014·南京）如图所示，将茶色玻璃板作为平面镜竖直放置在一张方格纸上，并准备了两个相同的棋子A和B、刻度尺、铅笔等，用来探究棋子A在平面镜中成像的特点.实验操作要解决两个问题：①如何确定__________的位置？②如何比较_______________ 的大小来判断像的性质？为了研究像和物到镜面距离的关系，应多次改变_________________，重复___________实验.
(3)实验表明：像与物相对于镜面_________________.
