2014·滨湖模拟)一种电工工具由一个小灯泡L和一个定值电阻R并联而成,过L、R的电流跟其两
端电压关系如图所示.由图可得定值电阻R的阻值为____Ω;当把
这个工具接在电压为
2 V的电路两端,在2秒内,L、R并联电路电流做的总功是____J.

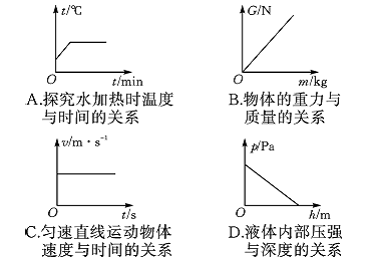

(2014·福州)如图所示各物理量之间关系的图像中,描述错误的是( )

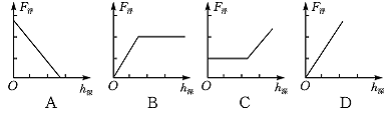

(2013·庆阳)一长方体铁块按图所示,从下表面与液面刚刚接触时下放至图中虚线位置.能大致反映铁块下降过程中所受浮力的大小F浮与铁块下表面浸入液体深度h深关系的图像是( )
(2013·枣庄)标有“6 V 3 W”的小灯泡,通过它的电流与电压的关系如图所示.若把它与一只阻值为8 Ω的电阻并联接在电压为4 V的电路中,则整个电路消耗的功率为( )
A.3 W B.3.3 W C.3.6 W D.5 W
(2013·黄石)如图是甲、乙两种物质的质量和体积关系图像,若用质量相等的甲、乙两种物质分别制成实心正方体A、B,则( )
A.A可能是由铝制成的物体
B.若将B放入酒精中,则B会漂浮在液面上
C.正方体A、B对水平地面的压强之比为2∶1
D.正方体A、B对水平地面的压强之比
为4∶1
