难度：
使用次数：92

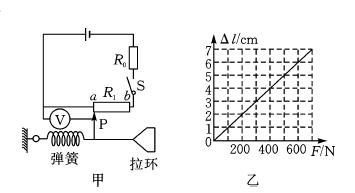

入库时间：2015-04-09（2014·杭州）图甲是一个电子拉力计原理图.硬质弹簧右端和金属滑片P固定在一起（P与R1间的摩擦不计）.电压表量程为0～3 V，ab是一根长为6 cm的均匀电阻丝，阻值R1=30 Ω，电源电压U=6 V.
（1）要保证电压表能正常工作，电路中R0至少应为多少欧？
（2）当拉环不受拉力时，滑片P处于a，闭合开关后电压表的读数为多少伏？
（3）已知该弹簧伸长的长度Δl与所受拉力F间的关系如图乙所示，若R0=45 Ω，通过计算说明， 开关S闭合后，当电压表指针指
在0.8 V处，作用在拉环上水平向右的拉力为多大? 此拉力计的量程是多少？
-
难度：
使用次数：114
入库时间：2015-04-09
（2013·台州）重力灯是英国的里弗斯设计的一款概念环保灯，设计师为这款灯找到了“可再生能源”，它就是通过一定的装置将重力势能转化为电能.已知重物质量为20 kg，每次被举高2 m，LED灯的额定功率为1 W，g取10 N/kg.则：
（1）重物每被举高一次，人至少对重物做了多少焦的功？
（2）重物重力做的功有50% 转化为电能，每举高一次重物能使该灯正常照明多长时间？
-
难度：
使用次数：98
入库时间：2015-04-09
（2014·黄冈）当前城镇化建设进程中，在一些场馆和楼房建设工地上，常见一种“塔吊”的起重设备，其主要组成为电动机和机械两部分，如图所示.假设某“塔吊”配置的电动机铭牌上标有：额定电压380 V，额定功率38 kW，线圈电阻0.5 Ω.在一次起吊中，该“塔吊”电动机正常工作25 s，把质量为3 t的重物吊起22 m(g取10 N/kg).求：
（1）电动机吊起重物的过程中消耗的电能.
（2）电动机正常工作过程中线圈产生的热量.
（3）该次起吊过程中“塔吊”机械部分的机械效率.
-
难度：
使用次数：66
入库时间：2015-04-09
（2014·荆州）建筑工地上常用电动机通过“龙门吊”提升重物，电动机带动绕有钢索的轮轴转动，与钢索相连的重物就被匀速提升，如图所示.如果轮轴的周长L=40 cm，电 动机带动轮轴每秒钟转1圈，被提升的重物质量m=600 kg，电动机的电功率P=4 kW，g取10 N/kg，求:
(1)在1 min内重物被提升的高度.
(2)在1 min内钢索对重物所做的功.
(3)这套设备的机械效率为多少？
-
难度：
使用次数：124
入库时间：2015-04-09

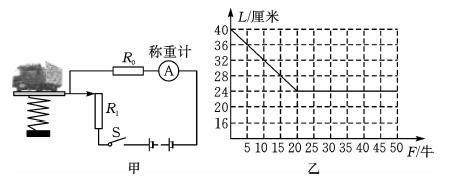

（2014·绍兴）小敏看到超载损坏的新闻报道.设计了一个称量车重的模拟电路，将载重量转化成电流表示数，如图甲.电路由电源，称重计（电流表，量程0～0.6 A）,定值 电阻R0，滑动变阻器R1，弹簧和开关组成.已知电源电压8伏，滑动变阻器R1长40厘米、最大阻值20欧，且电阻的大小与其接入的长度成正比，弹簧的长度与受到压力之间的关系如图乙，当没有载物时，变阻器滑片指向上端，电流表示数是0.1 A.
（1）定值电阻R0多大？
（2）弹簧的长度与受到的力的关系是：在弹性限度
内，.（3）最大载重时，该模拟电路的电流表示数多大？
（4）小华觉得最大称量时，该模拟电路的电流表示数应该过满量程的一半，则应选择定值电阻；R2=20欧，R3=5欧和R4=1欧中哪个替换R0，替
换后，最大称量时，电流表示数多大？
