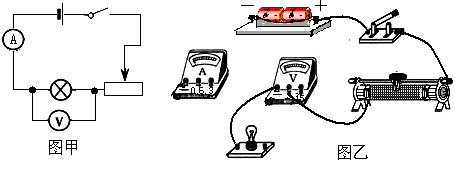

入库时间：2015-01-16某同学测量一只额定电压为2.5 V的小灯泡的电功率，他设计的电路如图甲所示。
（1）请根据图甲将图乙中的实物电路连接完整（导线不允许交叉）。
（2）闭合开关前，滑动变阻器的滑片应滑到最_______（填“左”或“右”）端。闭合开关后，调节滑动变阻器，当电压表的示数为2.5 V时，电流表的示数为0.28 A，小灯泡的额定功率为_______W
．继续调节滑动变阻器，当它连入电路的阻值最小时，电压表的示数为2.7 V，电流表的示数为0.29 A，小灯泡的实际功率为_______W．
-
难度：
使用次数：51
入库时间：2015-01-16
小明家有额定功率均为40W的电风扇和白炽灯，它们正常工作相同的时间， 产生热量多。小明家还有一个“220 V 1500 W”的电热水器，将其单独连接在电路中，发现电能表（如图所示）上的铝盘121 s内转了125转，电热水器消耗了 J的电能，他家的实际电压为＿ V。（电热水器
内电阻丝的阻值不变）
-
难度：
使用次数：137
入库时间：2015-01-16

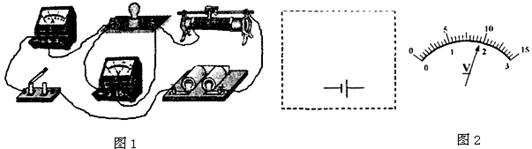

吕彬同学将实
验器材按图1连接，测量小灯泡在不同电压下的功率。所用灯泡的额定电压是2.5 V．(1)闭合开关前，滑动变阻器的滑片应滑至________端(填“左”或“右”)；
(2)请在虚线框内完成实物图对应的电路图；
(3)闭合开关后，他发现灯不亮，电压表无示数，电流表有示数，则电路中可能出现的故障是________________。排除故障后，移动滑片至某位置时．电压表示数如图2所示。则灯泡两端电压为________，若要继续测量灯泡的额定功率，应将滑片向________端(填“左”或“右”)滑动。
-
难度：
使用次数：130
入库时间：2015-01-16

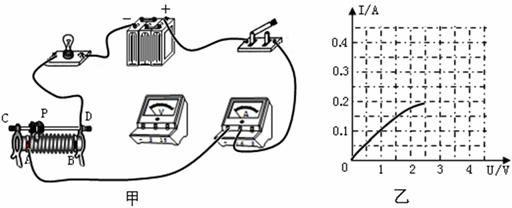

小功同学在测标有“2.5 V”字样的小灯泡功率实验时，他的电路已经连成如下图甲所示。
(1)请你用笔画线代替导线，帮他把电压表正确连入电路，连线不能交叉。在连接好电路后，要先将滑动变阻器滑片P移至____端（选填“A”或“B”）后
，开关才能____。(2)如果用干电池作电源，他至少要用 节。
(3)图乙是根据实验数据绘制成的I – U 图像。当P在某位置时，电压表示数为1.5 V，灯泡电阻为____Ω，灯泡发光_ （选填“较暗”或“较亮”）；要使灯正常发光，应将滑片P向____端（选填“A”或“B”）移动，灯泡的额定功率为_ ___W．
(4)小功同学还想粗约测量自己家里微波炉工作时的电功率，除了用秒表外，你认为还需要____ 。
-
难度：
使用次数：51
入库时间：2015-01-16
如图甲所示是小刚“测小灯泡电功率”的实验电路。其中电源电压为6 V，小灯泡额定电压为2.5 V、电阻约为l0 Ω，滑动变阻器有A规格“l0 Ω 2 A”、B规格“50 Ω l A”可选。
(1)本实验应该选择_________规格的滑动变阻器。连接电路时，开关应___
______。(2)请用笔画线代替导线将图甲的实验电路连接完整。
(3)闭合开关后，小刚发现电流表和电压表有示数但都很小，且看不到小灯泡发光，其原因是__
_______。(4)当变阻器滑片P移到某一位置时，电压表示数如图乙所示，为_________V。要测小灯泡的额定功率，应将滑片P向_________ (选填“A”或“B”)端移动，使电压表示数为2.5 V ．
