入库时间：2015-01-15小灯泡L1和L2上都标有“3V”字样，其灯丝电阻分别为R1和R2，它们的电流随电压变化关系如图所示。有（ ）
A．L1的额定功率为0.36W
B．L2的阻值R2为0.72Ω
C．若把小灯泡L1和L2并联在电源电压为2V的电路中工作，则小灯泡L2的实际功率是0.12W
D．若把小灯泡L1和L2串联在电源电压为3V的电路中工作，则小灯泡L1的实际功率是0.16W
-
难度：
使用次数：135
入库时间：2015-01-15
如图甲所示是用伏安法测电阻的实验电路图。实验所用的器材：电源一个（电压保持6V不变），待测电阻一只，电流表（0～0.6A，0～3A）一只，电压表（0～6V，0～15V）一只，滑动变阻器（0～12Ω）一只，开关一个，导线若干，实验过程中要求电表不超过其量程，且电表的指针至少能
达到刻度盘的中线，根据实验数据绘出被测电阻R的U - I图象如图乙所示。当电流表和电压表能按要求工作时，R消耗的最大功率与最小功率之比为（ ）A．25：4 B．64：25 C．9：2 D．4：1
-
难度：
使用次数：76
入库时间：2015-01-15

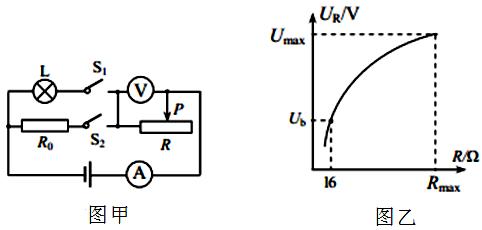

如图甲所示，L 上标有“6V 3W ”字样，电流表量程为0～0.6A， 电压表量程为
0～15V，变阻器R的最大电阻为 100 Ω．只闭合 S1，滑片置于a点时，变阻器连入电路中的电阻为R a ，电流表示数为I a ，只闭合S 2 ，移动滑片P，变阻器两端电压与其连入电路的电阻关系如图乙所示；当滑片P置于b 点时，电压表示数 U b = 8V，电流表示数为I b，已知R a ：R 0 = 12：5，I a ：I b = 3：5，（灯丝电阻不随温度变化）求：
（1）小灯泡的电阻；
（2 ）定值电阻R0 和电源电压；
（3 ）在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，只闭合S 1时，变阻器连入电路的最小电阻为多少；只闭合S 2 时，电路消耗的最小功率为多少。
-
难度：
使用次数：138
入库时间：2015-01-15
小灯泡L上标有“2.5V”字样，它的电阻随它两端电压变化的图象如图甲所示。将小灯泡L和电阻R 0 接入图乙所示的电路中，电源电压为3V，且保持不变。当开关S闭合时，小灯泡L恰好能正常发光。下列说法不正确的是（ ）
A．电阻R 0 的阻值为2 Ω
B．开关S闭合时，小灯泡L的电阻为10 Ω
C．小灯泡L的额定功率为0.625 W
D．开关S断开时，小灯泡L的电阻为0 Ω
-
难度：
使用次数：64
入库时间：2015-01-15

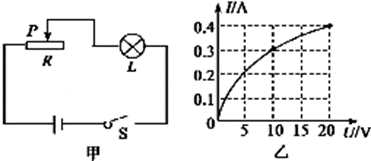

如图甲所示，额定电压为20V的灯泡L与滑动变阻器R串联接入点路，电源电压为24V．灯泡L的I-U图象如图乙所示，当灯泡正常发光时，求：
（1）通过灯泡的电流和灯泡所消耗的电功率；
（2）滑动变阻器接入电路的阻值。
乙
