入库时间：2015-01-15某个小灯泡上标有“6V 6W”字样，其电流随两端电压变化关系的I-U曲线如图所示。那么当小灯泡两端的电压为2V时，小灯泡的电功率为 W，此时小灯泡的电阻为 Ω．
-
难度：
使用次数：200
入库时间：2015-01-15

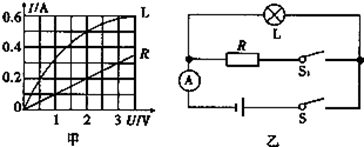

如图甲所示是小灯泡L和电阻R的电流随电压变化图象，将它们按图乙所示接入电路中，只闭合开关S，小灯泡的实际功率为1W；再闭合开关S1，电流表示数变化了 A，此时电路消耗的总功率为 W．
-
难度：
使用次数：169
入库时间：2015-01-15
伏安法测额定
电压为2V的小灯泡的额定功率。实验时按甲图连接电路，电源电压恒为3V，移动滑动变阻器滑片，读出电压表、电流表示数绘制成I-U的图
象如图乙。（1）根据乙图中数据，计算小灯泡的额定功率。
（2）当小灯泡正常工作时，滑动变阻器接入电路的电阻为多大？
（3）从乙图可知通电灯丝的电阻不恒
定，实验中影响灯丝电阻变化的因素是 。
-
难度：
使用次数：132
入库时间：2015-01-15
某型号天燃气泄漏检测仪器的电路如图甲所示，图中R为气敏电阻，其阻值R与天然气浓度β的变化关系如图乙所示，已知R 0 为定值电阻，电源电压恒定不变，用此仪器检测天然气是否泄漏，则
下列判断正确的是（ ）A．天然气浓度增大时，电压表示数变小
B．天然气浓减小时，电流表示数变大
C．天然气浓度增大时，电路消耗的总功率变小
D．无论天然气浓度怎样变化，电压表与电流表示数的比值不变
-
难度：
使用次数：182
入库时间：2015-01-15

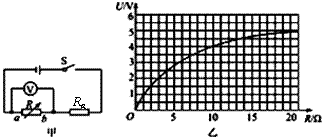

小明按如图甲所示的电路进行实验，已知电源电压不变，闭合开关，改变a、b之间的电阻箱R的阻值，得到一组电压表的示数U与R的图象如图乙所示。
（1）随着电阻箱接入电路中的阻值增大，定值电阻R a 两端的电压 （选填“增大”、“减小”或“不变”）。
（2）将a、b间的电阻箱换成未知电阻R x ，读得电压表示数为4.5V，则R x = Ω，此时电路中电流为 A．
（3）取下R x ，分别将电阻R 1 和R 2 接入a、b之间，读得对应的电压表示数为1V和3V，在这两种情况下，R a 上消耗的电功率变化了多少？
