难度：
使用次数：58
入库时间：2015-01-14如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（假定灯泡的电阻不变）（ ）
A．电流表示数变大 B．电压表示数变小
C．电压表和电流表示数的比值变大
D．电压表和电流表的示数都变小
-
难度：
使用次数：54
入库时间：2015-01-14
如图所示电路，电源电压保持不变，其中R0、R1为定值电阻，闭合开关，当把滑动
变阻器的滑片从右端调到左端过程中，下列说法中正确的是( ) A．电流A示数变小 B．电压表V1示数变小
C．电压V2示数变小 D．R0两端的电压变小
-
难度：
使用次数：192
入库时间：2015-01-14
如图所示是一个环境温度监控电路原理图。电源电压不变，R0为定值电阻，R是用半导体材料制成的热敏电阻，其电阻值会随温度的升高而变小。若环境温度升高，闭合开关S，则（ ）
A．热敏电阻R的阻值变大 B．电压表的示数变大
C．通过电阻R的电流变小 D．电阻R两端电压变大
-
难度：
使用次数：66
入库时间：2015-01-14

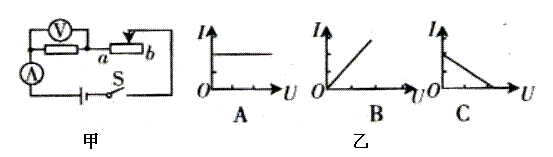

利用如图（甲）所示实验电路，探究“通过导体的电流跟电压的关系”时：
（1）需要 个定值电阻。
（2）滑动变阻器的作用是
（3）利用实验数据作出的I- U关系图线，与图（乙）中的 最接近。
-
难度：
使用次数：62
入库时间：2015-01-14
在如图所示电路中，当开关S1闭合时，为使电流表、电压表的示数都减
小，下列操作正确的是（ ）A．断开开关S2，滑片P向左移动
B．断开开关S2，滑片P向右移动
C．保持滑片P位置不动，使开关S2由闭合到断开
D．保持滑片P位置不动，使开关S2由断开到闭合
