难度：
使用次数：165
入库时间：2015-01-14在“测量小灯泡的电阻”实验中，小灯泡的额定电压是2.5V．
(1) 请你用笔画线代替导线将如图所示电路连接完整。
(2)小梦在接完最后一根导线时，小灯泡立即发光，请你分析产生这一现象的原因是 。

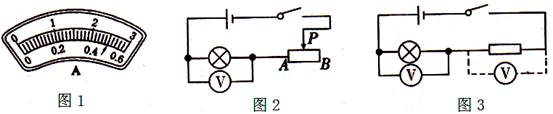

(3)排除故障后，继续实验，如图1所示是小灯泡正常发光时的电流，此时灯丝的电阻为 Ω。
(4)大梦和小梦按照老师的要求，设计了如下在缺少电流表时测量小灯泡电阻的方案：
大梦：用如图2所示电路(滑动变阻器最
大阻值已知)，闭合开关，分别读出滑片在A、B两端时电压表的示数，然后计算出小灯泡的电阻。小梦：把一个电压表分别接在小灯泡和阻值已知的定值电阻两端，如图3所示，闭合开关，读出电压表的示数，然
后计算出小灯泡的电阻。你认为 设计的方案好，理由是
。
-
难度：
使用次数：102
入库时间：2015-01-14

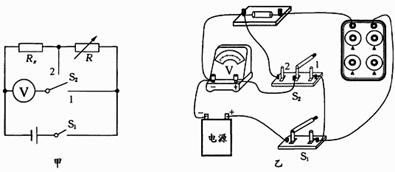

实验室中要测量一个阻值约为数百欧的电阻。提供的器材有：电源(电压约5V)、学生用电压表(0～6V)、电阻箱R(0～9999Ω 5A)、开关S1和S2、导线若干。现要测量待测电阻Rx的阻值，设计了如图甲所示的实验电路图。
(1)小虎进行的实验过程如下：
①根据实验电路图，连接成如图乙所示的实物电路，但存在连接错误，只需改动一根导线，即可使电路连接正确，请在接错的导线上打“×"，并用笔画线代替导线画出正确的接法。
②电路连接正确后，闭合S 1 ，将S 2 拨到触点1时，电压表的读数为U 1 ，则电源电压为 。
③闭合S 1 ，将S 2 拨到触点2，当电阻箱的阻值调为R 0 时，电压表的示数为U 2 ，则待
测电阻的阻值R x = 。(2)如果实验器材中没有提供电压表，现再提供一只电流表(0～0.6A)，利用上述器材，你认为 (选填“能”或“不能”)较准确测出该待测电阻的阻值，原因是 。
-
难度：
使用次数：199
入库时间：2015-01-14
现有电压未知的电源一台；符合要求的电流表一块；已知电阻值的定值电阻R0、待测电阻RX、开关S两个；导线若干。利用以上器材可以测出RX的电阻值。
请你：
（1）在右侧方框中画出实验电路图；
（2）实验步骤：
（3）写出测量式RX
-
难度：
使用次数：75
入库时间：2015-01-14
某同学要测量电阻R x 的阻值，实验室提供的器材有：电源、已知电阻R 0 ，电压表、未知电阻R x 、单刀双掷开关各一个，导线若干。
（1）在方框内画出实验电路图（要求：不拆开电路）。
（2）写出简单的实验步骤；
（3）写出R x 的表达式，R x = 。
-
难度：
使用次数：248
入库时间：2015-01-14
在进行某些电学测量时，把电压表看成能显示其两端电压的大电阻，将它与一个阻值很大的待测电阻R x 串联接入电路，根据电压表的示数可以测出R x 的阻值，这是一种测量大电阻的方法。如图所示的电路中，电压表的内阻R v ＝ 20 kΩ，量程为150 V，最小分度值为5 V，电压U＝110V
，电压表的示数为50V ．（1）求电路中的电流大小。
（2）求待测电阻R x 的阻值。
（3）上述电路中，若将
R x 换成阻值约为20 Ω的小电阻，用这种测量方法能否准确测出它的阻值？写出你的判断依据。
