某班在进行测定小灯泡阻值的实验中。

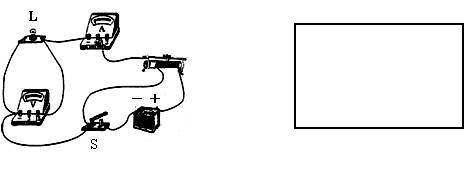

⑴某小组根据已有器材,连接了实物电路如图所示,请根据实物连接图在框内画出对应的电路图。

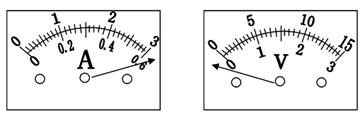

⑵电路接通前,小明用开关试触,先是发现电流表示数如下图所示,则产生的原因是 ;小明调整电路后发现电压表示数如图,则产生的原因是 。

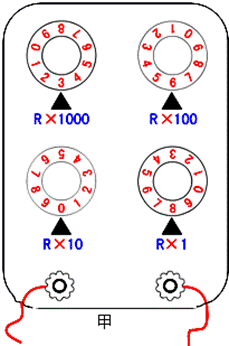

滑动变阻器能够改变连入电路的电阻,但不能表示出连入的阻值,能够表示出阻值的变阻器叫做变阻箱。图甲是实验室用旋盘式电阻箱的面板,上有两个接线柱、四个旋盘。使用时,把两个接线柱接入电路,调节旋盘就能得到0~9999Ω之间的任意阻值,各旋盘对应的指示点(图中的小三角)的示数乘以面板上标记的倍数,然后加在一起,就是接入电路的阻值,例如,如图甲所示电阻箱的示数为3608Ω.
利用电流表和电阻箱,不用电压表也能测量电阻。图乙为该实验的电路图,其中Rx为待测电阻,R为电阻箱,S为单刀双掷开关。
主要步骤:
A.把开关S拔至a点读出电流表示数I a
B.读出电阻箱示数R
C.根据电路图连接实物电路,并将电阻箱阻值调至最大
D.把开关S拨至b点,调节电阻箱,使电流表示数I b 等于I a
(1)上述步骤的合理顺序是 CADB。(填序号)

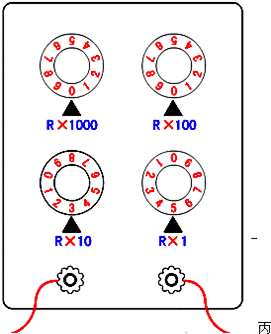

(2)步骤B中电阻箱调节后的示数如图丙电阻箱的阻值是 35Ω.
(3)请用欧姆定律推导R x 的表达式 。(要求写出推导过程,用所测物理量表示)
(4)该实验中不能用滑动变阻器代替电阻箱,是因为 。无法从滑动变阻器上直接读出电阻
某同学在没有电压表的情况下,只利用电流表和已知阻值的定值电阻R0,测量未知电阻Rx阻值,图中可实现测量Rx阻值的正确电路图是( )
A. B.
C.
D.
小明要测量一只定值电阻R x 的阻值,实验桌上器材如下:满足实验要求的电源一个、开关一个、电压表V1和V2、阻值已知的定值电阻R 0 、待测电阻R x 和导线若干。他设计了如如图所示的电路进行实验.闭合开关后,如果电压表V1的示数为U 1 ,电压表V2的示数为U 2 ,
用U 1 、U 2 和R 0 表示R x ,则表达式为R x = 。
实际上,电源自身是有电阻的,称为“内电阻”。在电路中,一个实际电源相当于一个电源电
压相同的理想电源和内电阻串联连接。为了测出电源电压和内电阻,小明同学设计了如图所示的电路(电压表和电流表均视为理想电表),实验步骤如
下:
(1)闭合开关S,移动滑动变阻器R 0 的滑片P到某处时,分别读出电压表示数为2.0 V,电流表示数为0.50 A;
(2)再向 (选填“左”或“右”)移动滑片P到另一处时,电压表示数变为2.5 V,电流表示数变为0.25 A;
(3)由有关公式求出电源电压U = V,内电阻 r = Ω。
