难度：
使用次数：159
入库时间：2014-12-14小明自制了一种测定风速的装置，如图所示，探头和金属杆与滑动变阻器的滑片P相连，可上、下移动．当风吹过探头时，由于探头上、下表面空气流速不同，探头将滑动变阻器R2的滑片P向 移动；当风速增大时，电压表的示数将 （选填“变大”、“变小”或“不变”）．
-
难度：
使用次数：185
入库时间：2014-12-14

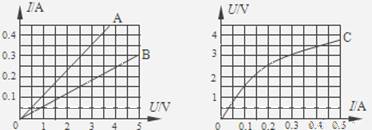

如图所示，定值电阻R1、R2（R1＜R2）和特殊电子元件C分别连接在电路中，改变电路两端电压U，通过每个电阻和特殊电子元件的电流也相应改变，根据实验数据绘出R1、R2和特殊电子元件C的I一U （或U一I）图线．
（1）OA代表 的I-U图线，特殊电子元件C的电阻随电压的增大而 （不变/增大/减小）．
（2）若将定值电阻R1与特殊电子元件C并联后接在电压为3V电路中，则通过该电路干路的电流是 A。
（3）若将定值电阻R2与特殊电子元件C串联后，接在电压为8V的电路中，则定值电阻R2两端电压是 V。
-
难度：
使用次数：157
入库时间：2014-12-14
如图所示是A、B两定值电阻的U﹣I图象，由图象中信息可知；通过A导体的电流为0.2A时，A导体两端电压为 V；若将A、B两电阻并联接在4V电源的两端，则电路中干路里的电流为 A．
-
难度：
使用次数：153
入库时间：2014-12-14
如图所示，闭合开关S后，向右适当移动滑动变阻器滑片P的过程中，电流表的示数 （选填“变大”、“变小”或“不变”）；移动滑片时应注意 ．
-
难度：
使用次数：152
入库时间：2014-12-14
在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如右图所示．则由图可知，元件A的电阻为 Ω将A和B并联后接在电压为2.5V的电源两端，则通过A和B的总电流是 A．
