难度：
使用次数：97
入库时间：2014-11-04如图所示，闭合电健，两个灯泡都不亮，电流表指针几乎未动，而电压表指针有明显偏转，该电路的故障可能是 ( )
A．电流表坏了或未接好： B．从a经过L1到b的电路中有断路。
C．L2灯丝烧断灯座未接通。 D．电流表和L1、L2都坏了。
-
难度：
使用次数：63
入库时间：2014-11-04
在电学实验中遇到断路时，常常用伏特表来检测。某同学连接如图所示的电路，电键闭合后，电灯不亮，安培表无指示。这时用伏特表测得a、b两点间和b、c两点间的电压均为零，而c、d间和b、d间的电压均不为零，这说明 [ ]
A．电源接线柱接触不良。 B．电键的触片或接线柱接触不良。
C．安培表接线柱接触不良。 D．灯泡灯丝断了或灯座接触不良。
-
难度：
使用次数：50
入库时间：2014-11-04
小明做实验时把甲乙两只灯泡串联后通过开关接在电源上。闭合开关后，甲灯发光，乙灯不发光，乙灯不发光的原因是
A．它的电阻大小 C．流过乙灯的电流比甲灯小。
B．它的电阻太大 D．乙灯灯丝断了。
-
难度：
使用次数：177
入库时间：2014-11-04
图2中四个灯泡的连接方式是 [ ]
A．四灯串联 C．L2、L3、L4并联，再与L1串联。
B．四灯并联 D．L1、L2、L3并联，再与L4串联。
-
难度：
使用次数：91
入库时间：2014-11-04

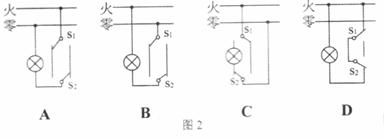

图2给出了小明设计的楼梯照明电灯的四种控制电路，其中S1、S2分别为楼上和楼下的开关（都是单刀双掷开关）。要求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态。在实际应用中最好的方案是
