难度：
使用次数：197
入库时间：2014-10-22小明“测量小灯泡的电功率”，根据如图所示的电路连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但为超出量程，则产生这一现象的原因可能是
A．小灯泡发生短路
B．小灯泡发生了断路
C．滑动变阻器发生了短路
D．滑动变阻器的滑片接触不良
-
难度：
使用次数：173
入库时间：2014-10-22
小宇同学思考能不能只用一只电表测出小灯泡的电功率，他设计了下列四个电路图。图中的电源电压U保持不变，小灯泡的额定电压为U0，且U＞U0，定值电阻的阻值为R．在不改变电路连接的情况下，能测出小灯泡额定功率的是：
-
难度：
使用次数：364
入库时间：2014-10-22

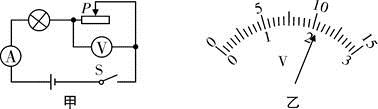

某同学利用图甲所示的电路测量小灯泡的电功率。电路中电源电压保持4.5 V不变，灯泡上标有“3V，1W”字样。闭合开关，将滑片P滑到某一位置时，电压表的指针指示的位置如图乙所示。下列说法错误的是
A．灯泡的额定功率为1 W B．灯泡正常发光时的电阻为9Ω
C．灯泡的实际功率为0.64W D．此时灯泡和滑动变阻器的阻值之比为8:7
-
难度：
使用次数：97
入库时间：2014-10-22
在“测量小灯泡的电功率”
的实验中，除了需要电源、开关、导线外，还应有下列哪组器材？
A.电流表、滑动变阻器、一个小灯泡；
B电压表.、滑动变阻器、几个小灯泡；
C.电流表、电压表、滑动变阻器、几个小灯泡
D.电流表、电压表、几个定值电阻、几个小灯泡 -
难度：
使用次数：104
入库时间：2014-10-22
在“测定小灯泡的电功率”的实验中：
① 实验目的：测定小灯泡 （9） 的电功率。
② 实验原理： （10） 。

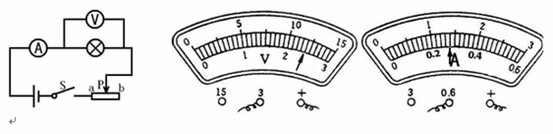

③ 实验前，小华同学观察小灯泡的额定电压为2.5伏，实验电路图如图15所示，在图中标上电流表和电压表的正、负接线柱。(用“+”表示正接线柱，用“-” 表示负接线柱)
（11） 。（用2B铅笔在答题纸相应位置的图上标上“+”和“-”）
④ 闭合电键S，移动滑动变阻器的滑片P，观察小灯泡的亮度和电压表示数变化的情况。当电压表的示数为2.5伏时，电流表的示数为0.3安，则小灯泡的额定功率为 （12） 瓦。
⑤ 移动滑动变阻器的滑片P，电压表和电流表的示数如图16所示，这时小灯泡的实际功率为 （13） 瓦，灯泡比正常发光情况下 （14） （选填“亮”或“暗”）。
