难度：
使用次数：139
入库时间：2014-09-17某导体中的电流与它两端电压的关系如图17.1-2所示，下列分析正确的是 【 】
A.当导体两端的电压为0时，电阻为0
B.该导体的电阻随电压的增大而减小
C.当导体两端的电压为0时，电流为0
D.当导体两端的电压为2 V时，电流为0.6A
-
难度：
使用次数：191
入库时间：2014-09-17
某同
学在探究“电流跟电压、电阻的关系”时，根据
收集到的数据画出了如图17.1-3所示的I-R图 像，下列结论与图像相符的是 【 】A.电阻一定时，电流随着电压的增大而增大
B.电阻一定时，电压随着电流的增大而增大
C.电压一定时，电流随着电阻的增大而减小
D.电压一定时，电阻随着电流的增大而减小
-
难度：
使用次数：135
入库时间：2014-09-17
小明做“探究电阻上的电流跟两端电压的关系”的实验。
（1）他记录了有关实验数据，但还有一空未写出，请按表中规律，完成表格内容。
电压U/V
1
2
3
4.5
电流I/A
0.2
0.4
0.6
（2）分析表格中的数据，得到的结论是：电阻一定时，导体中的电流与导体两端的电压_________。
-
难度：
使用次数：129
入库时间：2014-09-17

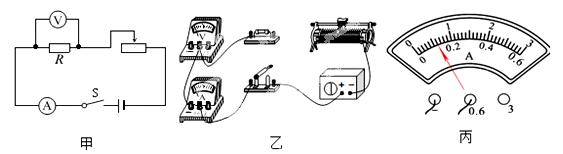

在探究“电压一定时，电流跟电阻的关系”的实验中，设计电路图如图17.1-4甲所示。
⑴连接电路前，开关必须 。
⑵请请根据图甲电路图用笔画线代替导线将图乙所示实物连接成完整电路（导线不允许交叉）
⑶连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器
的滑片，电压表示数始终接近电源电压。造成这一现象的原因可能是（ ）A.电流表坏了 B.滑动变阻器短路
C.电阻处接触不良
D.电阻短路⑷排除电路故障进行实验，多次改变R的阻值，调节滑
动变阻器，使电压示数保持不变，实验数据记录如下表。其中第5次实验电流表示数如图丙所示，其读数为 A。实验次数
1
2
3
4
5
电阻R/Ω
5
10
15
20
25
电流V/A
0.6
0.3
0.2
0.15
⑸实验结论是： 。
-
难度：
使用次数：102
入库时间：2014-09-17
某同学在探究通过导体的电流与其电压的关系时，将记录的实验数据通过整理作出了如图17.1-5所示的图像，根据图像分析，下列说法错误的是 【 】
A.通过导体a的电流与其两端电压成正比
B.导体a的电阻大于b的电阻
C.当导体b两端电压是1V时，通过b导体中的电流为0．1A
D.将a、b两导体串联接在电压为3V的电源上时，通过导体的电流为0．2A
