难度：
使用次数：164

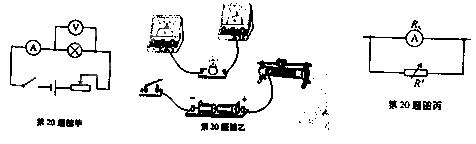

入库时间：2014-04-20小明利用图甲所示的电路图测小灯泡的电阻。
（1）请你根据电路图用笔画线代替导线，将图乙中的实验装置图连接完整。
（2）实验中，用U、I分别表示电压表、电流表的读数，则小灯泡的电阻R＝___
____。（3）若实验室只提供较小量程的电流表与一个电阻箱R′（能读出电阻值的变阻器）并联，减小通过电流表的电流，如图丙所示。老师肯定了他的想法，并指出电流表的内阻RA不为零，可以看成一个小电阻。为了保护电流表，在接入电路前，电阻箱的阻值应该调到最________（选填“大”或“小”）
-
难度：
使用次数：57
入库时间：2014-04-20

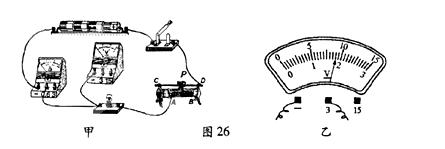

如图甲所示是小刚“测小灯泡电功率”的实验电路。其中电源电压为6V，小灯泡额定电压为2.5V、电阻约为l0Ω。滑动变阻器有A规格“l0Ω2A”、B规格“5
0Ω lA”可选。(1)本实验应该选择_________规格的滑动变阻器。连接电路时，开关应_________。
(2)请用笔画线代替导线将图甲的实验电路连接完整。
(3)闭合开关后，小刚发现电流表和电压表有示数但都很小，且看不到小灯泡发光，其原因是______ __ _。
(4)当变阻器滑片P移到某一位置时，电压表示数如图乙所示，为_________V。要测小灯泡的额定功率，应将滑片P向_________ (选填“A”或“B”)端移动，使电压表示数为2.5V。
-
难度：
使用次数：106
入库时间：2014-04-20
某同学想探究通过铅笔芯的电流与其两端电压的关系，设计了如图所示的电 路。选用的器材有:阻值约为4Ω的2B铅笔芯一根，两节干电池组成的电池组，
0 -0.6A的电流表，0一3V的电压表，滑动变阻器(10Ω 2A)，开关，导线等。(1)该同学根据电路图连接电路，在闭合开关前应将滑动变阻器的滑片P移到 端(选填“a”或“b")。
(2)闭合开关后，两电表的指针都发生了偏转，但无论怎样移动滑片，两电表的示数均保持不变且都在量程范围内，则产生故障的原因是

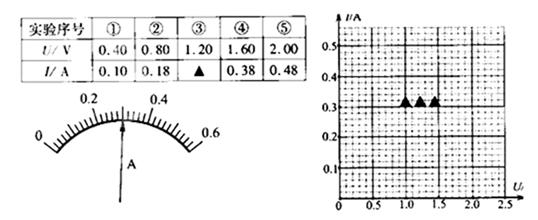

(3)排除故障后，该同学移动滑动变阻器的滑片，将获得的几组数据记录在下表中。当采集第三组数据时，电流表指针的偏转情况如图所示，此时电流表的示数为 A.
(4)该同学采集多组实验数据的目的是
(5)请根据表格中的五组数据在给定的坐标纸上画出铅笔芯的I-U图线。
(6)由画出的图线可知，通过铅笔芯的电流与其两端电压的关系为: 。
-
难度：
使用次数：186
入库时间：2014-04-20
在“探究什么情况下磁可以生电”的实验中，小芳发现每次电流表指针摆动的角度不同，提出了“感应电流的大小与哪些因素有关”的问题。
(1)小芳猜想可能与导体切割磁感线运动速度有关，速度越大，____能越大，转化成电能就越多。你的猜想是：可能与____有关。
(2)小芳为了验证自己的猜想，利用如图装置进行实验，足够大的磁体放在水平面上，驱动装
置通过两根绝缘硬棒ab、cd使导体PQ沿直线水平向右运动（导体运动区域的磁场强弱相同）。同一次实验，应使导体做 （填“匀速”或“变速”）运动。下表是实验测得的数据，分析数据可得出结论：
(3)此实验运用的研究方法主要是
。 -
难度：
使用次数：191
入库时间：2014-04-20
在探究导体电阻大小与横截面积有什么关系的实验中，请根据表2所提供的信息选择合适的金属丝，并将其对应的选项字母填在横线上_____________。
金属丝代号
材料
长度L/m
横截面积S/m2
①
镍铬合金
1.80
1.0
②
镍铬合金
0.90
1.0
③
镍铬合金
0.45
1.0
④
镍铬合金
0.90
2.0
⑤
镍铬合金
0.90
0.5
⑥
锰铜合金
0.90
0.5
⑦
镍铬合金
3.60
0.5
A．①②③ B．⑤⑥⑦ C．②④⑤ D．①④⑦
