难度：
使用次数：81

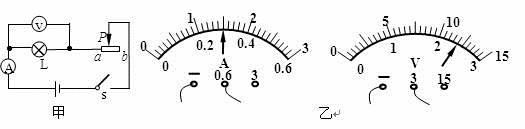

入库时间：2014-02-13某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V不变，灯泡上标有“2.5V，0.32A”字样，滑动变阻器上标有“50Ω 1A”。 闭合开关，将滑片P滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（ ）
A．此时灯泡的电阻为8Ω
B．此时灯泡和滑动变阻器的阻值之比为8:7
C．该电路能探究串联电路电流的特点
D．该电路能探究电流与电压的关系
-
难度：
使用次数：52
入库时间：2014-02-13
如图所示是同学们做电学实验时使用的电路，同学们对此电路提出以下说法中错误的是
A．采用此电路可以探究电流跟电压的关系，实验时要保持电阻R阻值不变
B．采用此电路可以测量电阻R的阻值，滑动变阻器在电路中能起到保护电路的作用
C．开关闭合后，当变阻器滑片由右向左滑动过程中，电流表示数增大，电压表示数增大
D．开关闭合，如果将电流表和电压表调换位置，电路元件不可能被烧毁
-
难度：
使用次数：59
入库时间：2014-02-13
关于“探究电流跟电阻的关系”和“伏安法测量电阻”两个实验，下列说法中正确的是
A．两个实验的电路在课本中是相同的
B．两个实验所采用的研究方法是相同的
C．两个实验多次测量的目的是相同的
D．两个实验中使用滑动变阻器的目的都是为了控制电阻两端电压不变
-
难度：
使用次数：98
入库时间：2014-02-13

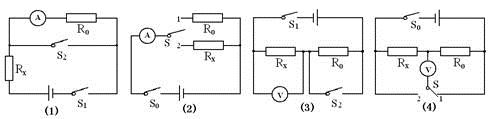

如何利用阻值已知的电阻R0和一只电流表或一只电压表，测出未知电阻Rx的阻值，同学们设计了如图所示四种电路，其中可行的方法有（电源电压未知）
A．（1）（3）
B．（2）（3）
C．（2）（4）
D．（1）（4）
-
难度：
使用次数：149
入库时间：2014-02-13

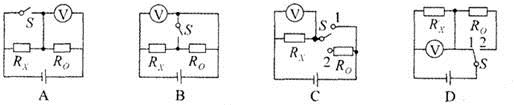

某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R0，测量未知电阻Rx阻值，图中不能实现测量Rx阻值的电路图是
