难度：
使用次数：61
入库时间：2013-10-28如图所示，电源电压不变，当开关S闭合，滑动变阻器的滑片P由图示位置向中点滑动的过程中，下列判断中正确的是（ ）
A．电压表的示数变大，电流表示数变小
B．电压表的示数不变，电流表示数变大
C．电压表的示数变小，电流表示数变小
D．电压表的示数不变，电流表示数变小
-
难度：
使用次数：116
入库时间：2013-10-28
学习电学知识后，物理兴趣小组对亮度可调的应急灯进行了探究，发现它的亮度调节开关相当于一个滑动变阻器，电路如图所示。闭合开关，用电压表和电流表对其进行测量，调节滑动变阻器使灯泡变亮的过程中，电压表和电流表的示数变化情况是（ ）
A．电流表A的示数变小
B．电压表V1的示数变大
C．电压表V1的示数变小
D．电压表V2的示数不变
-
难度：
使用次数：152
入库时间：2013-10-28
在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。则由图可知，元件A的电阻为__________Ω；将A和B并联后接在电压为2.0V的电源两端，则通过A和B的总电流是_________A。
-
难度：
使用次数：84
入库时间：2013-10-28
有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I—U图线如图7所示．如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R并的I—U图线所在的区域，下列说法中正确的是
A．R串在Ⅱ区域，R并在Ⅲ区域
B．R串在Ⅲ区域，R并在Ⅰ区域
C．R串在Ⅰ区域，R并在Ⅱ区域
D．R串在Ⅰ区域，R并在Ⅲ区域
-
难度：
使用次数：144
入库时间：2013-10-28

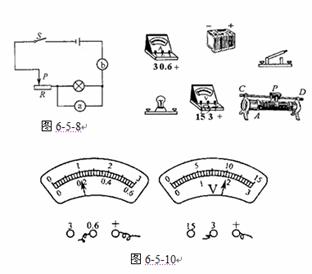

如图6-5-8是某同学测量一额定电压为2.5V的小灯泡电阻的实验电路图。
（1）图中a是____________表，b是______________表，在图中标出两个表的“+”、“—”接线柱。
（2）本实验的原理是（用公式表示）___________
（3）如果小灯泡的正常发光时的电阻约在10Ω左右，则电压表应选用____________量程，电流表应选用______________量程。
（4）用笔画线作导线，将图6-5-9中的实物图按照电路图连接起来。
（5）实验中，某次电流表和电压表的示数如图6-5-10所示，则小灯泡两端的电压是_________V，小灯泡中的电流是___________A，这时小灯泡的电阻是_____________Ω。
