难度：
使用次数：177
入库时间：2013-07-26现有一个小灯泡，只看清它的额定电压值，其它数据都看不清，为了知道它的电功率，请你回答和解决下列问题：
(A) 用什么办法来测量小灯泡的电功率？_________________________________
(B) 画出测量的电路图，并将图中的元件名称列在图左：
(1)_________________________
(2)_________________________
(3)_________________________
(4)_________________________
(5)_________________________
(6)_________________________
(7)_________________________
(C) 写出小灯泡电功率的测量公式？____________________________
(D) 做此实验的同时，以同样的办法，能否得知另一个物理量？这是什么物理量？你能写出它的测量公式吗？
(E) 某同学在做上述相同的实验时，闭合开关，发现小灯泡两端的电压和电源电压相同，请说明这是什么原因？
-
难度：
使用次数：173
入库时间：2013-07-26

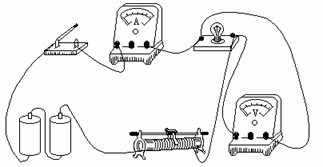

某同学做测定小灯泡的电功率实验时，他的实物连接如图。
(A) 在这个实物连接图上，接线错误的是：(不要求在图中改正)
a)___________________________________，
b)___________________________________，
c)___________________________________。
(B) 如果将连接的错误改正后，调节滑动变阻器，此时电压表、电流表的读数分别是2.2伏特，0.2安培，则小灯泡的实际功率是__________瓦特。
-
难度：
使用次数：168
入库时间：2013-07-26
为了测定电压是2.5伏特的小灯泡的功率，某同学在实验时测得的数据如下表。在整理数据计算功率时发现其中一次实验结果与其它两次实验结果相差很大，经检查，原来是有一个电流强度的示数读错了。该同学选用的电流表的量程是0-0.6安培挡。试分析：(1)数据表中第_________次电流强度的读数错了，正确的应是_____________.
(2)第_______________次实验测得的是小灯泡的额定功率。
(3)小灯泡额定功率P额=__________.
次数
电压(伏特)
电流强度(安培)
1
2.00
1.00
2
2.50
0.25
3
3.00
0.30
-
难度：
使用次数：124
入库时间：2013-07-26
为了测定额定电压为2.5伏特的小灯泡的额定功率，采用如图所示的电路。
(1)电路中的M表是________表，N表是________表。
(2)按该电路图连接实际电路时，开关K应先________，并移动滑动变阻器的滑片P，使其连入电路的电阻值达到___________。
(3)闭合开关K后，滑动变阻器的滑片P应向________移动。
(4)实验室记录的数据是________。
-
难度：
使用次数：189
入库时间：2013-07-26

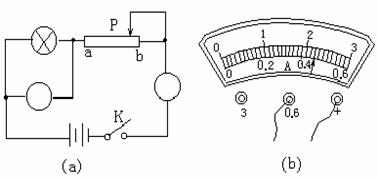

如下图为测定小灯泡的电功率的实验电路图
(1)请你在左下图中的圆圈内填上“A”或“V”。
(2)若实验中所、用小灯泡的额定电压为2.5V，但开关K闭合时，伏特表示数为1.8伏，为了使加在灯泡上的电压达到额定值，应将滑动变阻器的滑片P向_________________端移动(填“a”或“b”)。
(3)当电压表的示数达到小灯泡的额定电压时，电流表的示数如右下图所示。则通过灯泡的电流强度是___________安培，该灯泡的额定功率为_______瓦特。
