难度：
使用次数：156
入库时间：2013-07-25在测定额定电压为2.5伏特的小灯泡功率的实验中：

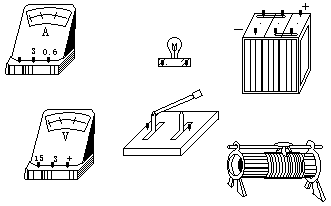

(1)根据下图中给出器材把实验电路图画出来
(2)用笔画线代替导线，把下图中器材连接成实验电路。
(3)在闭合开关前，下图中滑动变阻器的滑片P应滑到____________端位置
(4)闭合开关后，调节滑动变阻器，测得三组数据如下：
实验次数
伏特表读数(伏特)
安培表读数 (安培)
1
1.5
0.17
2
2.5
0.28
3
3.0
0.31
请算出小灯泡的额定功率P额=_________________瓦特
-
难度：
使用次数：131
入库时间：2013-07-25
测额定电压为3.8V的小灯泡的额定功率.
(1)实验要用的器材有3.8V小灯泡、滑动变阻器、开关、导线,还有_____.对电源电压的要求是_________.
(2)画出实验电路图.
(3)在电路中滑动变阻器的作用主要是________.
(4)实验开始时,首先要调节________,然后再测出_________,最后根据有关公式计算出小灯泡的额定功率.
-
难度：
使用次数：179
入库时间：2013-07-25

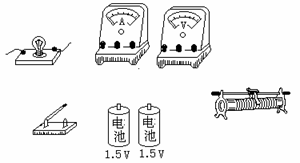

在“测定小灯泡功率”实验中：小灯泡的额定电压为2.2V，功率为1瓦左右，其电阻不变其余器材如下图。(1)将所列器材用笔划线代替导线(连成测量功率的线路。“连接时要求注意选择电表的量程)(2)调节滑动变阻器，当电压表的读数为2V时，电流表的读数为0.4A，灯泡的实际功率为_____瓦特。
-
难度：
使用次数：182
入库时间：2013-07-25
测额定电压为3.8伏特小灯泡的额定功率时，最小需要电压为1.5伏特的干电池_____节串联起来使用。测量时应调节滑动变阻器电压表的示数为________伏特，再读取_______的示数。用规定的符号，在方框内画出实验电路图。
-
难度：
使用次数：186
入库时间：2013-07-25
图中是测定额定电压是3.8伏特的小灯泡额定功率的电路图。
(1)请按电路图的要求把图中所示的电路元件用钢笔画线作导线正确连接起来。
(2)按实验中合理的顺序将下列实验步骤的序号(123456)填入括号内：
［ ］读出电流表的示数
［ ］闭合开关
［ ］移动变阻器滑片到它的阻值最大的位置上
［ ］断开开关，按电路图连接电路
［ ］将测量数据填入表格，计算小灯泡的额定功率
［ ］移动变阻器滑片，使电压表的示数为3.8伏特
