入库时间：2009-03-10用伏特表、安培表测电阻R的阻值，所用的器材有：电池组、电键、安培表、伏特表、滑动变阻器、导线若干和待测电阻R。
(1)画出实验电路图。
(2)若实验中安培表用的是“0~0.6”档，伏特表用的是“0~15”档，两表指针指示如图83所示，这时I=______安培，U=______伏特，根据这组数据可求出R=______欧姆。
(3)电路使用滑动变阻器的作用是______。
-
难度：
使用次数：55
入库时间：2009-03-10
手边有一个36伏的电源，一个电键和一些完全相同的小灯泡，设每个灯泡在正常发光时，其电流强度是2安培，电阻是6欧姆，如果要用这些材料来照明。
(1)可以把______个灯泡______联起来后，接到电路中，达到正常发光的目的，理由是______。
(2)画出电路图。
(3)用伏特表测量每个灯泡两端的电压时，应与灯泡组成______电路。
图84为伏特表的刻度盘和接线柱，在图中画出指针在测量某灯泡两端电压时所指示的位置以及接线柱的接线情况。
-
难度：
使用次数：175
入库时间：2009-03-10
用伏安法测电阻，电路如图85所示。
(1)在图中的“○”里填上伏特表和安培表的符号。
(2)要让安培表示数变大，滑动变阻器的滑片P应向______端滑动。（填“a”或“b”）
(3)实验中，安培表和伏特表的示数如图86所示，通过电阻R的电流是______安培，电阻R两端的电压是______伏特。这个导体的电阻是______欧姆。
-
难度：
使用次数：268
入库时间：2009-03-10
测定额定电压是4.5伏特的小灯泡工作时的电阻和额定功率。
(1)在下面的方框内画出实验电路图。

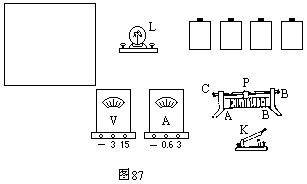

(2)用笔画线代替导线，把图87中的实物示意图按照电路图连接成实验电路。

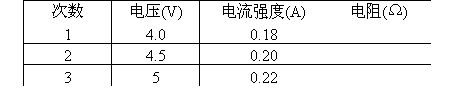

(3)三次测量的实验数据，已列入表中，请你分别求出每次实验时灯泡的阻值，将计算结果填入表中。
(4)在图88中，分别画出第二次实验数据在安培表和伏特表上表针的位置，并画出接线，以表明测量时使用的量程。
(5)计算出灯泡电阻的平均值R平=______欧姆。
(6)计算出灯泡的额定功率P=______瓦特。
-
难度：
使用次数：68
入库时间：2009-03-10
图89是一种自动测定油箱内油面高度的装置。R是滑动变阻器，它的金属滑片是杠杆的一端。从油量表（电流表）指针所指的刻度，就可以知道油箱内油面的高度，说明它的原理。
