一个物体始终只受到两个力F1和F2的作用,一开始物体处于静止状态,且F1=F0。在t1时间内保持F1不变,只改变F2的大小,此过程中物体所受合力方向始终与F1方向相同。图1中可以表示F2大小随时间变化的图象是( )
图1

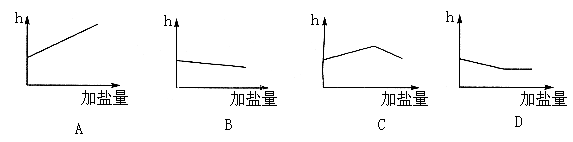

某学生做以下实验:先在一只玻璃水槽中注入一定量的水,后将盛有小石子的塑料小船放入水里(如图2),测得船底到液面的距离为h;再每隔一定时间向水里加食盐并搅动,直至水中食盐剩余。在他所绘制的吃水线至船底距离h随加盐量而变化的图象中(如图3)正确的是( )
图2
图3
.如图4所示,是某同学研究液体压强时,绘制的甲、乙两种液体的压强与深度关系图象。由图象可知,甲、乙两种液体的密度关系为__________(填“>”、“<”或“=”),其中___________种液体是水。
图4
星期天晚上,小红从家里出去散步,图5描述了她散步过程的距离s(m)与散步所用时间t(min)之间的函数关系。依据图象,下面描述符合小红散步情景的是( )。
图5
A. 从家出发,到了一个公共阅报栏,看了一会儿报,就回家了
B. 从家出发,到了一个公共阅报栏,看了一会儿报后,继续向前走了一段,然后回家了。
C. 从家出发,一直散步(没有停留),然后回家了
D. 从家出发,散了一会儿步,就找同学去了,18min后才开始返回
某兴趣小组的同学在研究凸透镜成像规律实验时,记录并绘制了物体离凸透镜的距离u跟实像到凸透镜的距离v之间的关系图象(如图6),则凸透镜的焦距为( )。
A. 60cm B. 40cm C. 20cm D. 10cm
图6
