难度：
使用次数：295
入库时间：2011-03-31某同学测小灯泡电阻的电路如图5所示，其中电源电压为4.5V。他按电路图正确连接好实验电路，并检查各元件完好。然后闭合开关S，发现灯泡很亮，且电压表的读数为4.5V。造成该现象的原因为是 。
-
难度：
使用次数：140
入库时间：2011-03-31

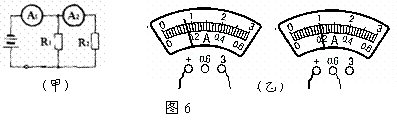

在图6（甲）所示的电路中，若电源电压为3V，电流表A1 、A2的示数如图6（乙）所示，则通过R1的电流是 A，R2的阻值是 Ω。
-
难度：
使用次数：123
入库时间：2011-03-31
铅笔芯是石墨和黏土混合制成的。不同类型的铅笔的笔芯软硬程不同，其中6H的铅笔芯最硬，6B的铅笔芯最软，HB的铅笔芯软硬居中。铅笔芯是导体，那么铅笔芯的电阻大小与其软硬度是否有关呢？小明用如图10所示的装置探究这个问题。他先后将6B、HB和6H的铅笔芯分别接入电路A、B两点间，通过观察 ，比较出三者电阻的大小。用此方法比较电阻大小的依据是： 。他选取的这三支铅笔芯应满足的条件是： 。
-
难度：
使用次数：124
入库时间：2011-03-31
王聪是班里有名的“物理迷”，他爱观察，勤思考。一天，妈妈到超市购买了一台家用豆浆机，他仔细观察了豆浆机的构造、铭牌和制作豆浆的过程，发现其中用到了许多物理知识。
(1)机座底部安装有三个小橡皮碗，相当于“吸盘”，可以防止豆浆机在打浆时位置发生移动。“吸盘”是利用 起固定作用的。
（2）豆浆机电源线的插头有三个脚，其中稍长些的脚是把豆浆机的金属部分与 相连接。
（3）豆浆机的机头主要由一个电热器（电热丝）和一个电动机带动的打浆器构成。制作豆浆的过程是先加热，再打浆，再加热煮熟，即加热和打浆是交替进行的。由此可知，豆浆机中的电动机和电热器的连接方式是 。
（4）当香喷喷的豆浆打好后，王聪打开豆浆机，如图13所示，他只闻到香味却看不清楚豆浆。请你用学过的物理知识解释其中的原因。
额定电压
220V
额定频率
50Hz
电动机额定功率１80 W[来源:学科网]
电热器额定功率
850W
（5）豆浆机铭牌上的部分技术参数如右表。豆浆机在额定电压下打浆时，通过电动机的电流是多少？
（6）王聪粗略想测算一下豆浆机电热器的加热效率大约是多少。于是，他把80g大豆和1500g清水放入豆浆机中，测出其初温为20℃。豆浆机在额定电压下工作，当电热器加热的总时间约12min时豆浆沸腾，测其温度为100℃ 。设豆浆的比热容大约等于水的比热容，请你帮他计算豆浆吸收了多少热量？豆浆机电热器的加热效率大约是多少？【C水=4.2×103J／(kg. ℃)】
（7）王聪想比较一下豆浆的密度与水的密度那个大，但手中没有密度计，也没有天平和量筒，请你用家中的物品较简单的比较出二者密度的大小。
-
难度：
使用次数：163
入库时间：2011-03-31

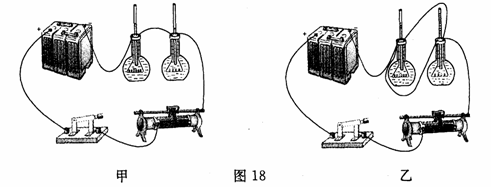

为了探究影响电热的因素，实验室准备了两个装满煤油的烧瓶、两个带有橡皮塞的粗细均匀的相同玻璃管，两根不同阻值的电阻丝，以及滑动变阻器、开关、导线、电源等．两个实验小组根据提供的实验器材，分别设计了图18甲、乙所示的两个方案．
(1)这两个方案的共同点是通过观察什么知道电热的多少．
(2)甲方案探究的问题是什么?
(3)乙方案探究的问题是什么?
