难度：
使用次数：163

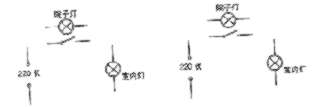

入库时间：2010-12-25电工师傅要在院子里装一盏灯，灯泡与室内的灯泡完全相同，并且共用一个开关。他打算在闭合开关时两灯同时正常发光，断开开关时两灯同时熄灭。他要求一位学徒工进行操作。学徒工把连接院子里电灯的两根导线直接接到室内电灯开关的两个接线螺丝上，结果没有达到目的。请你在图甲中画出学徒工安装的电路图，并说明当开关断开和闭合时两灯是否发光及亮度情况。然后在图乙中画出正确的电路图。
-
难度：
使用次数：69
入库时间：2010-12-25
小红家的家庭电路进户开关上安装着漏电保护器，上面写着下表中的一些数据，在以下几种说法中，正确的是：（ ）
A.漏电电流大于30mA，保护器会在0.1秒之内切断电源
B.漏电持续时间超过0.1秒时保护器才能动作
C.当漏电电流达到15mA时就能起到可靠的保护作用
D.只有当进户电压大于220V或用电电流大于20A时，才能起保护作用
-
难度：
使用次数：114
入库时间：2010-12-25
如果用铁丝代替家庭电路中的保险丝。在什么情况下，可能出现什么危险?写出一种可能的危险，并说明会产生危险的理由．
-
难度：
使用次数：145
入库时间：2010-12-25
小军的爸爸想拆除厨房一盏灯，并将控制该灯的开关玫成插座。
但是他家所有的线路都是暗线(除了电灯和开关的接线盒处，其余部分的导线都在墙内)，若将改动后的线路重新铺设成暗线则因工程量太太而不切实际，铺设明线又不美观。小军得知后，又经过认真思考，他根据物理课上所学的知识，首先画出了他家现有接线的电路图（如图6所示），并认为只需在原线路上稍作改装，就能达到目的。请你用文字说明小军的改装方法，并在右侧虚线框中画出改装后的电路图。
