难度：
使用次数：159
入库时间：2010-12-23有一种被称作PTC的半导体材料，其电阻随温度的变化曲线如图4所示。
(1)请你根据这条曲线分析，PTC材料的电阻值怎样随温度的变化而改变?
(2)请说出这种材料的两个可能的应用实例。
(3)以其中的一个应用为例，说明它的正常工作过程和使用条件。
-
难度：
使用次数：228
入库时间：2010-12-23
小兰家的全自动家用豆浆机的部分技术数据如下表所示。
额定电压
220V
电机功率
180W
额定频率
50Hz
加热功率
800W
加干豆量
75g
加 水 量
1200mL

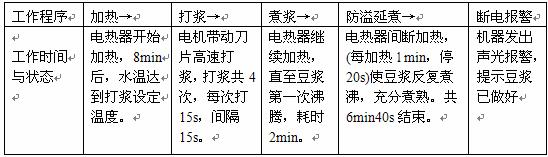

制作豆浆的程序大致如下：(水温为20℃)
小兰在用该豆浆机制作豆浆之前关闭了她家所有的用电器开关，然后在豆浆机开始制作豆浆的同时，开始记录她家电能表(如图3所示)的转盘转过的圈数，当豆浆机发出声光报警时为止，数得电能表的转盘转过了74圈。 请回答：
1．煮好一锅这样的豆浆需要消耗多少电能?
2．根据第1问的计算结果，计算制作一锅这样豆浆的过程中她家电能表的转盘应转过多少圈?
3．第2问中计算的结果与小兰实际记录的圈数相符吗?如不相符，请说出你对产生这一偏差的猜想。
-
难度：
使用次数：514
入库时间：2010-12-23
如右图所示，一台玩具电动机的额定电压为20V，满负荷工作时输入功率为18W.某同学用它来研究“流经电动机中的电流与电压的关系”时发现，当电压表示数U1=6V时，电动机不转动，此时电流I1=1．2A；当电压表示数U2=20V时,电动机转速达到稳定状态,求:
(1)电动机转子的电阻
(2)在额定电压下,电动机满负荷工作时对外输出的机械功率
-
难度：
使用次数：90
入库时间：2010-12-23
某同学要测定家里电热水壶的实际工作电流，而家里没有电流表，他就借助电能表来测量，具体方法是断开家里其他用电器。只接一个电热水壶，壶的铭牌和电能表的铭牌如图。测得电能表的转盘转过250转的时间为242秒，求通过此电热水壶的实际电流。
-
难度：
使用次数：201
入库时间：2010-12-23
如图是一个暗箱，盒内有一个电压为18伏电池组、二个电阻和若干根导线组成的电路。盒内电路分别跟盒外A、B、C、D四个接线端，若用电流表测量各接线端之间的电流，结果发现：当把电流表接在AC两端时，它的示数为0.6安；当把电流表接在AB两端时，它的示数为0.9安；当把电流表接在CD、BC、BD两端时，它的示数为0。根据上述测量结果，完成下列要求：
（1）在图上画出能表示盒内电路连接情况的电路图，并求出两个电阻的阻值；（2）如果AB在之间连接一个小灯泡L，则5分钟内电流通过灯泡做的功是1215焦，则此灯泡连接到AC之间时，灯泡L消耗的电功率是多少；（3）如果在AC之间连接一个最大阻值为20欧的滑动变阻器，移动滑动变阻器滑片使变阻器上消耗的电功率为最大，求此时变阻器接入电路的电阻值和最大电功率。
