入库时间：2010-12-20如图所示，当开关S断开和闭合时，电流表示数之比是1︰4，则电阻R1与R2之比是（ ）
A、1︰4 B、4︰1 C、1︰3 D、2︰3
-
难度：
使用次数：124
入库时间：2010-12-20

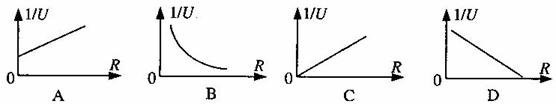

利用右图所示的电路可以测量出电压表的电阻，R为电阻箱,电源电压恒定不变，当R取不同阻值时，电压表均对应有不同读数U，多次改变电阻箱的阻值，所得到的I／U-R图象为下图中的哪一个 （ ）
-
难度：
使用次数：133
入库时间：2010-12-20
如图所示，三个完全相同的电阻（阻值均不大于10Ω），连接在电路中，已知AB两点间的电压是U，通过A点的电流为I，且电压表内阻很大，电流表内阻很小可忽略，则电流表和电压表示数分别是（ ）
A、
，
B、
，
C、 I ，U D、2I ，2U
-
难度：
使用次数：151
入库时间：2010-12-20
如图所示的电路，电源电压一定，R1=10欧，R2=30欧，当开关S1、S2都闭合时，电流表的示数为3.0安，电压表的示数不为零，则当开关S1闭合，S2断开时，电流表的示数可能是
A．4.0安 B．5.0安 C．3.0安 D．3.6安
-
难度：
使用次数：583
入库时间：2010-12-20

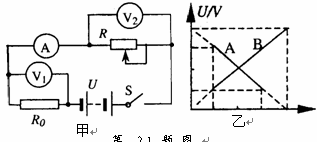

如图甲所示电路，当变阻器的滑片从一端滑动到另一端的过程中，两只电压表的示数Ul、 U2跟电流表示数I的变化情况如图乙所示。电源电压不变，不考虑电表电阻对电路的影响，则图线A表示 的变化情况；当变阻器的滑片向左滑动时，两端电压与电流的变化量之比即△U2/△I= 。
