难度：
使用次数：148
入库时间：2008-08-18在探究“杠杆的平衡条件”的实验中，有甲、乙两位同学作出了如下的猜想：
甲同学：

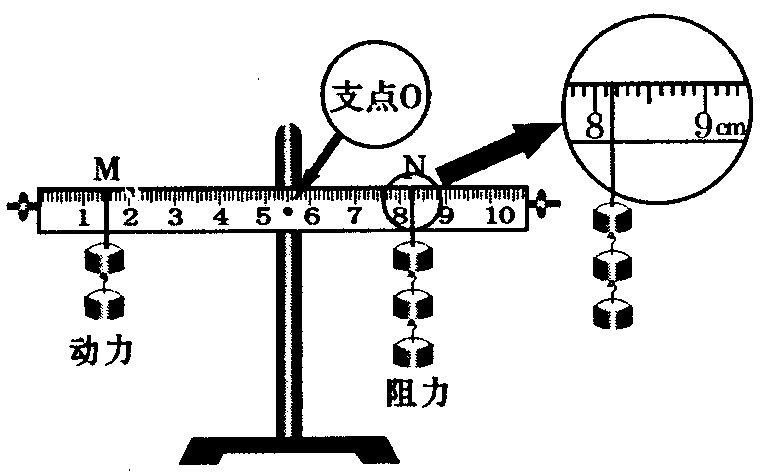

乙同学：动力×动力臂=阻力×阻力臂。 为了验证以上两种猜想是否正确，两位同学采用了如图所示的实验装置来进行实验和收集证据，并设计了如下的实验方案：
A．按如图所示的装置安装实验器材。
B．在没有挂钩码时，将杠杆调节至水平位置平衡。
c．将钩码(每个钩码的质量均为50g)分别挂在杠杆的两边并移动其悬挂的位置，重新将杠杆调节至水平位置平衡。
D．改变悬挂的钩码个数，并移动其悬挂的位置，使杠杆又在水平位置平衡。

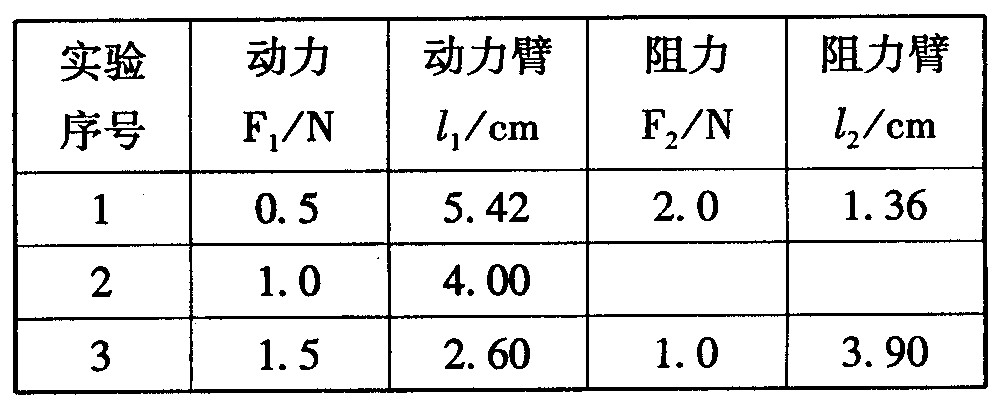

并将每次实验测得的数据都记录在下表中，那么：
(1)在记录数据的表格中，根据实验装置
右边的放大图补充漏掉的两空(g=10N／kg)。
(2)在实验中，当杠杆处于水平位置平
衡时，杠杆的重心在图中的_______点。
(3)综上所述，由此可得出的结论是：
F1l1=_______ (填写字母)。
-
难度：
使用次数：391
入库时间：2008-08-18在用“伏安法”测量小灯泡工作时的电阻Rx的实验中，使用下列器材进行实验：
A．电流表一个(量程0～0．6A，0～3A)；
B．电压表一个(量程0～3V，0～15V)；
C．串联的干电池三节；
D．滑动变阻器R(阻值为0～12Ω)；
E．待测小灯泡Rx，(阻值约为6Ω)；F．开关一个；导线若干。则：

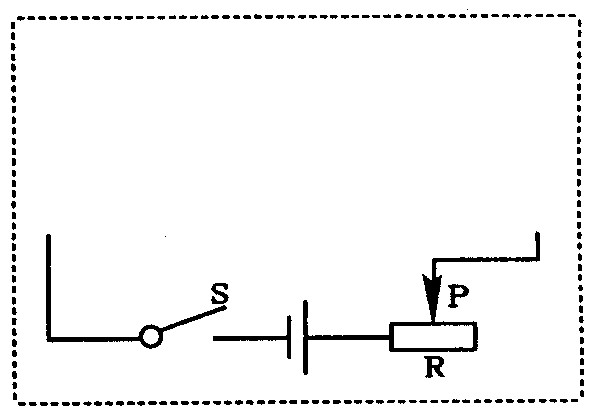

(1)该实验依据的原理是_______ (用课本中的字母表示)；并根据题意在右上边的虚
（3）若在电路中要求电流表和电压表的示数不超过量程，又要使几次测量数据时，指针至少都要达到电流表和电压表刻度的中线，那么，电流表的量程应选_______，电压表的量程应选_______；同时为了防止损坏电流表和电压表，滑动变阻器连人电路的阻值范围为 Ω。并且在实验时滑动变阻器连人电路的阻值是由_______ (填“大变小”或“小变大”)。
(4)根据所画的电路图，用铅笔画线代替导线将实物图连接完整(其中部分导线已连接好)。

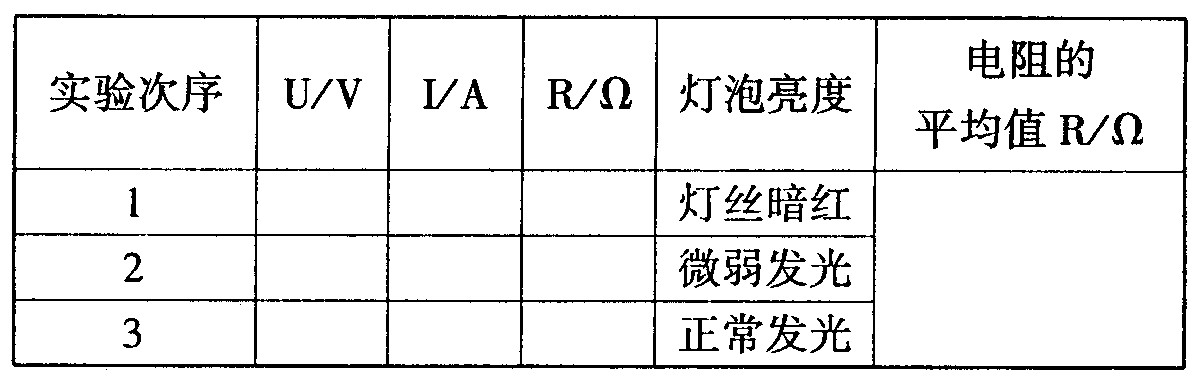

(5)某同学在写实验报告时。所设计的记录实验数据的表格如右表所示，其中，错误的一栏是_______ ，这是由于小灯泡灯丝的电阻与_______有关。
-
难度：
使用次数：123
入库时间：2008-08-18

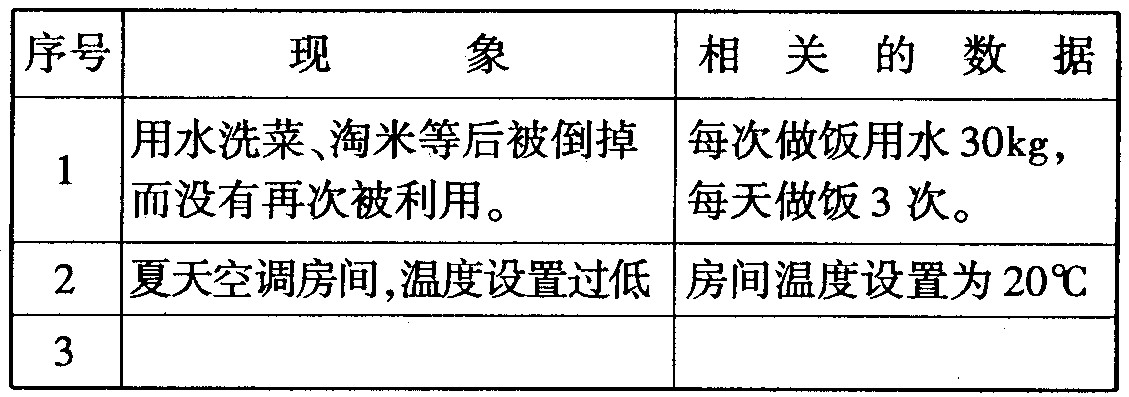

随着我国经济的飞速发展，又加上全球气候变暖，资源的需求日益紧张。有些地方已出现了拉闸限电、限时供应天然气以及河流水位大大下降甚至断流的紧张局面。某同学从电视上看到这则消息后，意识到自己的家庭中也存在着资源浪费的现象，于是他进行了调查和探究，并将收集到的现象和相关数据列在了下表中。则：
(1)在家庭生活中，你认为还存
在着哪些资源浪费的现象?请你仿照
第1、2两例，将一种资源浪费现象填
写在第3例的两空格内(不要求精确
数据)。
(2)夏天，温度达到28℃时人就
不感到热了。当空调房间的温度设置太低时，这不但浪费资源而且也不利于身体健康。某空调房问的容积为3×5×5m3．空气的密度为1.3kg／m3、比热容为0.7×103 J·kg—1·℃—1，如果每天把这个空调房间的气温从28℃降低到20℃。那么，每天将浪费多少焦耳的热量?
-
难度：
使用次数：479
入库时间：2008-08-18
电动自行车(简称电动车，其核心部分是一个电动机)以其无废气污染、操作方便、价格适中等优点，倍受人们的青睐。当质量为50kg的人驾驶着质量为50kg的电动车，在水平的路面上以18k／h的速度正常匀速行驶时，所受到的阻力为压力的0．03倍。则：(g=10N／kg)
(1)此时电动车受到的牵引力为多少?
(2)在正常行驶5min的时间内，电动车的牵引力做的功为多少?
(3)如果电动机的额定电压为48V，在正常行驶的过程中，通过电动机线圈的电流为4A，那么，电动机的机械效率为多少?
-
难度：
使用次数：187
入库时间：2008-08-18
如图所示．是放在同一水平直线上的两条形磁铁。请作出右侧条形磁铁所受到的磁力示意图。
