难度：
使用次数：187
入库时间：2010-08-30如图所示，电热水器有加热和保温两种状态(由机内温控开关S2自动控制)，其铭牌技术参数如表中所示
水箱容量
2L
额定电压
220V
加热时总功率
605W
保温时总功率
55W
(1)开关S1、S2均闭合时，热水器处于哪种工作状态?电阻R1、R2的阻值分别是多少?
(2)利用原有电路元件，设计出另一种能够实现加热和保温两种工作状态的实用电路(由机内温控开关S2自动控制)．画出设计的电路图，算出加热时的总功率．
-
难度：
使用次数：384
入库时间：2010-08-30
（10·淮安）小华同学做“测量小灯泡电功率”的实验(小灯泡标有“2．5V”字样)．

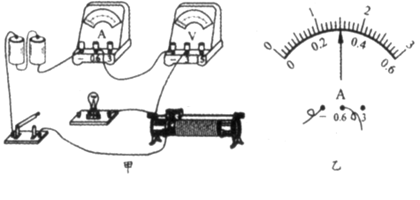

(1)如图甲所示，是小华所连接的不完整实验电路，请你用笔画线代替导线，将缺少的一根导线接好．
(2)电路接好后，闭合开关，发现小灯泡特别亮，电压表与电流表的示数较大．接下来应进行的操作是 ， (两空按操作步骤先后顺序填写字母代号)．
A．更换电池或小灯泡 B．检查电路是否短路
C．移动滑动变阻器滑片至最大值位置 D．断开电路开关
(3)实验过程中，当电压表示数为 V时，小灯泡正常发光，此时电流表的示数如图乙所示，其值为 A．小灯泡正常发光时灯丝电阻约 Ω，额定
功率为 W．
