入库时间：2010-08-24（10·乐山）在“测定小灯泡额定功率”的实验中，被测小灯泡的额定电压为3.8V，电阻约为10Ω，实验室有如下器材：电源（电压为6V）、电流表（0——0.6A 0——3A）、电压表（0——3V 0——15V）、滑动变阻器R（30Ω 0.5A）、开关各一只、导线若干。设计的电路如图所示：
（1）请根据电路图完成实物图的连接；

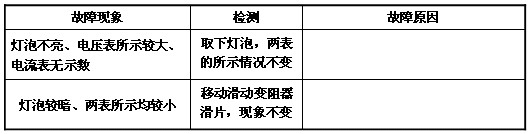

（2）实验电路接好后，合上开关时，发现电路出现故障．主要有下表所列的两种情况，请根据现象和检测结果指出故障的可能原因：

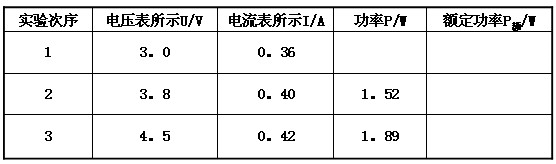

（3）下表为某小组的实验记录，请完成分析表：
该组有—位同学曾把小灯泡正常发光时电流表示数误记为2A，你认为发生错误的原因应该是
