难度：
使用次数：119
入库时间：2010-08-21如图9所示，A ‘为水面下的物体A经光的折射所成的像，请据此画出过b点的折射光线及其所对应的入射光线．
-
难度：
使用次数：171
入库时间：2010-08-21
据报道：一辆装有钢管的货车在高速行驶时因遇突发事件而紧急刹车，却造成了驾驶室内三人严重伤亡的重大事故．事后调查，伤人的“元凶”竟然是车厢内的钢管．请你用所学物理知识解释：为什么堆放在车厢内的钢管会进入前面的驾驶室呢？
-
难度：
使用次数：150
入库时间：2010-08-21
2010年种粮大户田乐农大叔家的小麦喜获丰收，饱满的小麦堆满了粮仓．田大叔家的粮仓容积为120 m3，田大叔让小强帮他估算一下粮仓内小麦的质量，于是小强便带上小麦样品到学校进行了如下实验及运算：
a．将托盘天平放在水平桌面上，游码放在标尺的 处．调节横梁平衡时，发现天平的指针偏向分度盘的右侧，此时应将平衡螺母向 调（选填“左”或“右”），直到天平平衡。

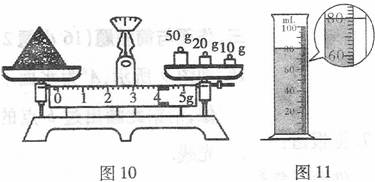

b．将适量的小麦样品放在左盘，在右盘中加减砝码并调节标尺上的游码，直到横梁又恢复平衡，如图10所示，则小麦样品的质量是 g．
c．将左盘中的小麦倒入量筒内并摇平实，如图11所示，则量筒内小麦的体积为____ cm3．小麦的密度是 kg/m3．
d. 田大叔家粮仓内小麦的质量是____kg。
-
难度：
使用次数：1092
入库时间：2010-08-21

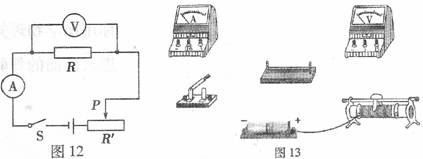

某实验小组为了探究通过电阻的电流跟它两端电压的关系，设计了如图12所示的电路（电源电压3 V恒定）。
(1)请你根据电路图，用笔画线代替导线在图13中完成实物电路连接（要求电表选择合适的量程，导线不能交叉）。
(2)连接电路时开关应 ，闭合开关之前滑动变阻器的滑片应处于____端（选填“左”或“右”）。

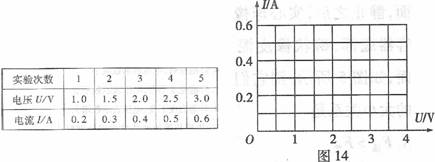

(3)闭合开关，调节滑动变阻器得到如下数据：
a. 该定值电阻的阻值R=____Ω．
b. 根据上述数据，在图14所示的坐标系中做出I—U关系图象．
c．从实验可以得出：通过电阻的电流跟它两端的电压成 比．
d．第3次测量时，滑动变阻器连入电路的阻值是____Q。
-
难度：
使用次数：175
入库时间：2010-08-21
低碳排放，保护地球是当今世界的主题，2010年上海世博会企业馆内围绕这一主题发明的低碳环保产品琳琅满目，太阳电池就是其中的一种，它能够将太阳能直接转化为电能，从而实现碳零排放．
(1)太阳能属于 能源（选填“可再生”或“不可再生”）．
(2)有心的小强猜想太阳电池发电量可能与太阳光照强度、接收太阳光照的面积及接收太阳光照的时间有关，究竟有什么关系呢？为此他进行了如下探究：
探究设计：用太阳电池给手机电池充电．
所需器材：相同型号的太阳电池4个，相同型号的手机电池4块（电池电量已耗完），硬纸板1张，手表1块。
a．用太阳电池在阳光充足、光照强的地方给手机电池充电至满，用时5 h；
b. 在与a同一光照强度的地方用另一个太阳电池给另一块手机电池充电3h，未能充满；
c. 在与a同一光照强度的地方用硬纸板盖住第三个太阳电池接收面的一半；再给第三块手机电池充电5 h，未能充满；
d. 用第四个太阳电池在背阴处给第四块手机电池充电5 h，未能充满。
根据小强的探究，请回答：
①比较步骤____可以得出：光照强度及接收光照时间相同时，太阳电池发电量随接收光照面积增大而增大。
②比较步骤a和d可以得出：__ __
