难度：
使用次数：226
入库时间：2010-08-12（10·茂名）(3分)如图所示，—束光射向凸透镜经折射后，折射光线射到一个平面镜上。请在图中画出射向凸透镜这束入射光和经平面镜反射的光路，并标出反射角的度数。
-
难度：
使用次数：2610
入库时间：2010-08-12
（10·茂名）(8分)用如图所示的滑轮组去拉物体A，已知A物质的密度是2 ×103kg／m3，底面积是0．3m3，重力为600N。物体A在F=100N的拉力作用下，沿水平方向匀速前进了2m。(g取10N／kg)求：
(1)物体A对水平地面的压强是多少?
(2)物体A的体积是多大?
(3)若该装置的机械效率为80％，物体A在水平方向上受到的阻力是多少
-
难度：
使用次数：123
入库时间：2010-08-12
（10·茂名）如图11所示是小明家电饭煲铭牌，有额定功率高、中、低三档，但中、低档已模糊不清。从说明书中的电路图可知，内部有两根电阻丝，每根电阻丝的阻值均为110
Ω(设电阻丝阻值恒定不变)，中档是一根电阻丝接入电路，低档是两根电阻丝串联接
入电路。把电饭煲接在正常的家庭电路中使用。求：
(1)当电饭煲使用中档时，通过它的电流是多少?
(2)当电饭煲使用低档时，它消耗的电功率多大?
(3)若使用高档，电饭煲正常工作20min，消耗的电能是多少?如图12所示是小明家的电能表，在这过程中若小明家只使用电饭煲，则电能表转盘旋转多少圈?
额定电压
220V
频率
50Hz
额定功率
高档
900W
中档
低档
-
难度：
使用次数：145
入库时间：2010-08-12
（10·茂名）某实验小组进行“探究物体所受浮力跟哪些因素有关”的活动。如图13所示。
(1)由第一步可知，铁块重力为________N。
(2)比较第二步和第三步可知，浸在液体中的物体受到的浮力大小，跟物体浸入液体的体积________ (选填“有关”或“无关”)。
(3)由图13可知，铁块浸没在水中的浮力是________N。
(4)若给你一杯浓盐水，利用本实验器材，你如何测出浓盐水的密度。写出你的做法。 (要用字母表示测量的物理量，不用写出密度表达式)
-
难度：
使用次数：93
入库时间：2010-08-12

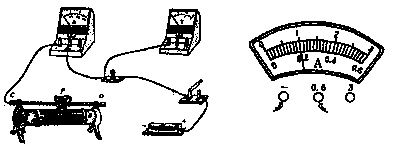

（10·茂名）小明同学用如图所示的仪器进行“测量小灯泡功率”的实验，己知小灯泡额定电压是2.5V，(1)将图14的电路连接成完整的测量电路。
(2)电路中滑动变阻器对电路起保护作用，因此闭合开关前，其滑片应移到最________ (选填“左”或“右”)端。闭合开关，移动变阻器滑片，当电压表示数为2V时，电流表示数如图15所示，这时通过小灯泡的电流是________A。
(3)下面表一表二分别是小明和小东各自进行测量额定电压为2.5V同一小灯泡功率的实验收集的数据：
表一
实验次数
电压U/V
电流I/A
电功率P/W
1
1.5
0.16
0.240
2
2.5
0.25
0.625
3
2.8
0.27
0.756
表二
实验次数
电压U/V
电流I/A
电功率P/W
平均功率P/W
1
1.2
0.13
0.156
0.494
2
2.5
0.25
0.625
3
2.7
0.26
0.702
他们完成实验进行相互交流时，小明认为该小灯泡的额定功率为0.625W而小东认为该小灯泡的额定功率为0.494W，你认为________的说法正确。理由是_______________________。
(4)完成上述实验后，小明想用原电路测量一段电阻丝Rx的阻值(约10Ω)。他用电阻
丝替换了小灯泡，闭合开关，发现电压表已损坏，将其拆除，小明认为不改变其它电路元
件连接方式，也能完成实验。请你帮助小明完成实验。已知滑动变阻器最大阻值为R′，电
源电压恒定不变。 (写出实验操作和电阻Rx最后表达式)
实捡操作步骤
表达式：Rx=
