难度：
使用次数：170
入库时间：2010-08-10（10·桂林）小明在做“探究凸透镜成像规律”的实验时，所用凸透镜焦距为15cm。
（1）实验过程中，当蜡烛与凸透镜的距离如图18所示时，在光屏上可得一个清晰的像，这个像是 （选填“倒立”或“正立”）、 （选填“放大”、“缩小”或“等大”）的像。生活中常用的 就是利用这个原理制成的。
（2）若固定蜡烛和光屏不动，向 （选填“右”或“左”）移动凸透镜到另一位置，还可在光屏上得到一个清晰的像，则此时所成的像是 （选填“倒立”或“正立”）、 （选填“放大”、“缩小”或“等大”）的像。
-
难度：
使用次数：260
入库时间：2010-08-10
（10·桂林）如图19所示，是小明的实验小组在“测量小灯泡的电阻”实验中连接的一个实验电路，所用小灯泡标有“2.5V”字样。
（1）请指出电路连接中的两个不当之处：
① ；
② 。
（2）他们改正电路连接中的不当之处后，闭合开关，移动变阻器滑片时，发现两
电表的示数和灯泡的亮度都同时变化，但两电表的示数总是比较小，灯泡的亮
度也较弱。出现这种现象的原因是： 。
（3）电路正常后，他们分别测出了小灯泡的几组电压和电流值。记录如下：
①小灯泡正常工作时的电阻大小约为 ；
②通过分析实验数据可知，小灯泡的电阻是 （填写“不变”或“变化”）的，其原因是： 。
（4）实验结束，小明提出了一个探究设想：可以利用图19中的实验器材来探究“并联电路中干路电流与各支路电流有什么关系”。
①请帮他们设计一个实验方案，将电路图画在虚线框中；
②在实验探究过程中，滑动变阻器不但可以改变电路中的电流，它还是电路中的一个 ，但在移动滑片时一定要注意 。
-
难度：
使用次数：224
入库时间：2010-08-10

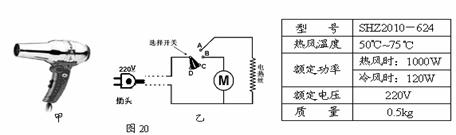

（10·桂林）小华家买了一个家用电吹风，如图20甲所示。其简化电路如图20乙所示，主要技术参数如右表。
请解答如下问题：
（1）当电吹风吹冷风时，正常工作5min消耗的电能是多少？
（2）当选择开关旋至何处时，电吹风正常工作的功率最大？此时电路中的总电流是多大？
（3）当电路供电电压为200V时，电吹风电热丝的实际电功率为多大？
（计算结果保留一位小数）
-
难度：
使用次数：1478
入库时间：2010-08-10
（10·桂林）2010年上海世博会通过大面积推广应用太阳能等以低能耗、低污染、低排放为特点的绿色环保技术，来体现“城市，让生活更美好”的主题。
如图21所示的太阳能热水器，它的水箱容量为120L，热水器上的集热器对太阳能的利用效率为40%，在与阳光垂直的地球表面上每平方米得到的太阳辐射功率约为P=1400W。如果将整箱水的温度从20℃加热到70℃，需要阳光照射5h，那么：
（1）一箱水需要吸收的热量是多少？
（2）热水器上集热器的面积至少要多大？
［水的比热容是：4.2×103J/(kg·℃)］
