难度：
使用次数：141
入库时间：2010-08-10（10·桂林）小华在做“探究影响滑动摩擦力大小因素”的实验时，其中一步的操作如图12所示，这样操作的错误是：物体不在 上运动。纠正错误后，若使木块由铺有毛巾的木板运动到光滑的木板上，则木块受到的滑动摩擦力将 （选填“变大”、“变小”或“不变”）。
-
难度：
使用次数：423
入库时间：2010-08-10
（10·桂林）如图13所示的电路，电源电压保持不变，R1＝10Ω。当闭合开关S，滑动变阻器滑片P在中点时，电流表的示数为0.3A；当把滑片P移到最右端时，电流表的示数为0.2A。则电源电压为 V，滑动变阻器的最大阻值为 Ω。
-
难度：
使用次数：249
入库时间：2010-08-10
（10·桂林）如图14所示，为自行车脚踏板的示意图，作用在脚踏板上的力为F。请在图中画出该力的力臂。
-
难度：
使用次数：201
入库时间：2010-08-10

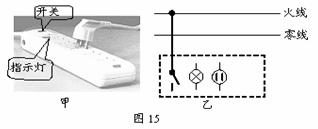

（10·桂林）如图15甲所示，是小明常用的一个插线板。他在使用中发现：插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电。根据上述现象，在图15乙中画出插线板中开关、指示灯和插孔的连接方式，并与电源线接通。
-
难度：
使用次数：392
入库时间：2010-08-10
（10·桂林）为确定某种未知液体的“身份”，物理老师把这个任务交给了小明的实验小组，他们利用天平和量筒进行了多次测量。某次的操作如下：
（1）用天平测量液体的质量。当天平平衡时，放在右盘中的砝码大小和游码的位
置如图16甲所示，则称得烧杯和液体的质量m为 g。
（2）用量筒测量液体的体积。将烧杯中的液体全部倒入量筒中，液面达到的位置如图
16乙所示，则该液体的体积V为 mL。尽管体积测量方法正确，但大家在对实验过程及结果进行评估时，发现液体的体积测量值比它的实际值要 （选填“偏大”或“偏小”）。
（3）他们对测量方法进行修正后，测出了几组实验数据，并根据测量结果作出了“m－V”图像，如图17所示。由图像可知该液体的密度为 g/cm3；通过查表对照知该液体 。
