难度：
使用次数：176
入库时间：2010-08-08（10·达州）一重为20N的正方体木块浸没于水中，放手后木块上浮，请在图中画出木块在上浮过程中所受重力的示意图。
-
难度：
使用次数：81
入库时间：2010-08-08
（10·达州）如图13所示是小张同学在研究通电螺线管极性时的情形，请标出通电螺线管的N、S极和螺线管中的电流方向。
-
难度：
使用次数：155
入库时间：2010-08-08
（10·达州）在研究杠杆平衡条件的实验中
（1）实验前没有挂钩码时，若杠杆右端下倾，则应将左端的平衡螺母向 （选填“左”或“右”）调节，使杠杆在水平位置平衡。
（2）在如图所示的装置中，每个钩码重1N（杠杆上每格等距，杠杆自重不计），要使杠杆在水平位置平衡，小张在A处应挂 个1N重的钩码，而邻组的小强在B处施加一个竖直方向的力，也使杠杆在水平位置平衡，则这个力的方向应
,大小为 N。 (3)本实验得出杠杆的平衡条件是 。
-
难度：
使用次数：131
入库时间：2010-08-08

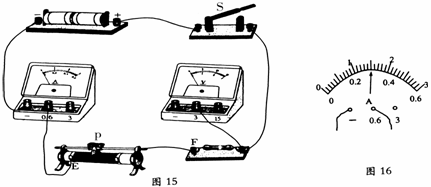

（10·达州）在“探究电流与电阻的关系”的实验中，某组同学连接了如图15所示的电路：
（1） 在连接电路时，开关S应处于 状态，滑动变阻器的滑片P应位于最 端（选填“左”或“右”）。
（2） 电压表的连接不完整，电压表的负接线柱应与点 相连（选填“E”或“F”）。
（3）电路连接无误后，闭合开关，移动滑片P进行了三次实验，实验数据如下表所示，其中第二次实验时电流表的示数如图16所示，请将表格补充完整。
物理量 数据
次数
U（V）
R（Ω）
I（A）
1
3
5
0.6
2
3
15
0.2
（4）本实验探究采用了 法，其结论为 。
-
难度：
使用次数：390
入库时间：2010-08-08
（10·达州）如图所示，是建筑工人利用滑轮组从竖直深井中提取泥土的情形。某次操作中，工人用400 N的拉力F在1分钟内将总重为900 N的泥土匀速提升5 m。在这段时间内：
（1）拉力F所做的有用功是多少？
（2）拉力F做功的功率是多少？
（3）滑轮组的机械效率是多大？
