难度：
使用次数：153

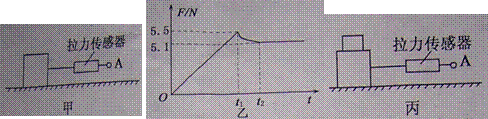

入库时间：2010-08-06（10·杭州）如图甲所示，用一拉力传感器（能感应力大小的装置）水平向右拉一水平面上的木块，A端的拉力均匀增加，0 -tl时间木块静止，术块运动后改变拉力，使木块t2后处于匀速直线运动状态。计算机对数据拟合处理后，得到如图乙所示拉力随时间变化图线，回答下列问题：
(1)当用F=5.3牛的水平拉力拉静止的木块时，木块所受摩擦力大小为 牛；若用F=-5.8牛的水平拉力拉木块，木块所受摩擦力大小为 牛。
(2)如图丙所示，为研究滑动摩擦力Ff大小与接触面受到压力FN大小的关系，在重力为17牛的木块上每次增加1牛重的砝码，分别用水平拉力F使木块作匀速直线运动。实验测量数据如下
木块对水平面压力FN（牛）
17
18
19
20
21
水平拉力F(牛)
5.1
5.4
5.7
6.0
6.3
根据表格数据，得出滑动摩擦力Ff大小与接触面受到压力FN大小的关系式为 。
-
难度：
使用次数：65
入库时间：2010-08-06
（10·杭州）小明在“测量小灯泡的功率”的实验时，器材有：6伏蓄电池、电流表(0-0. 6A， 0-3A)、电压表(0-3V，0-15V)、滑动变阻器器(500Ω 1.5A)、额定电压为2.5伏的小灯泡(正常发光时的电阻约为8欧)、开关各一个，导线若干
（1）如图是尚未连接完整的电路，请完成电路的连接。
（2）实验验测得数据如下表，则小灯泡的额定功率是 瓦；小明求出了灯泡在不同电压下的电阻值，发现灯泡电阻随电压变化的规律是 ，产生这一规律的主要原因是 。
次数
1
2
3
4
5
电压（伏）
1.0
1.5
2.0
2.5
2.8
电流（安）
0.20
0.25
0.28
0.30
0.31
电阻（欧）
5.0
6.0
7.9
8.3
9.0
-
难度：
使用次数：77
入库时间：2010-08-06

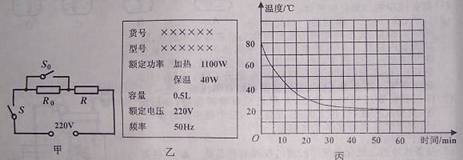

（10·杭州）如图甲、乙所示为某型号电水壶的电路示意图及铭牌，R与R0产生的热能均能被水吸收，保温状态水温保持在80℃以上。回答下列问题：
(l)保温状态下，开关S0、S分别处于什么状态？
(2)求电阻R0和R的阻值。
(3)80℃的一杯水，放在桌上自然冷却，每隔5分钟记录一次水温， 得出丙图图线。从图中可以得出什么降温规律？
(4)一满壶80℃的水，自然冷却到室温，水释放的热量为多少？ (水的比热c=4.2×103J/(kg．℃)]
-
难度：
使用次数：148
入库时间：2010-08-06
（10·杭州）右图为一辆轿车的俯视示意图。O点为司机眼部所在位置，司机在右侧的后视镜AB(看作平面镜)中能看到车尾c点。
-
难度：
使用次数：179
入库时间：2010-08-06
（10·杭州）某电力公司开发出一种圆柱形气球状的发电机（右图为示意图），悬于风力足够大且较稳定的300米高空，中心处大的风扇随风转动，带动发电机，产生的电流通过系着的电线到地面。假如气球体积3．0×10 5米3，最大发电功率为3000千瓦；（设300米高空的空气密为1.2千克／米3）问：
(l)气球在高空受到的浮力为多少？
(2)若该风力发电机每年工作6000小时，则它的最大年发电量是多少千瓦时？
(3)根据发电机的工作原理推测其内部必备的组成部件是什么？
（4）A、B、C、D表示四个不同地区300米高空一年内的平均风速，哪个地区最适合风力发电？
