难度：
使用次数：364
入库时间：2010-08-03（10·乌鲁木齐）轻杆A端挂重物，OA在绳子拉力作用下保持平衡，画出绳对A点的拉力及力臂。
-
难度：
使用次数：222
入库时间：2010-08-03
（10·乌鲁木齐）⑴用天平和水测定一个空玻璃瓶容积的实验如下：
A.用天平称量装满水的瓶和水的总质量为300g；
B.用天平称量空瓶的质量为100g；
C.利用水的密度，求出瓶的容积；
D.调节天平横梁两端的平衡螺母，使天平平衡；
E.把天平放在水平桌面上，并且 ① 。
请将步骤E中所缺少的内容补充完整。将以上各项的英文字母代号按实验的合理顺序填写在横线上 ② 。
⑵用上面的空玻璃瓶测量某种液体的密度时，在玻璃瓶内装满该液体，用天平称得该液体和瓶总质量为340g。这种液体的密度是 kg／m3。
-
难度：
使用次数：147
入库时间：2010-08-03
（10·乌鲁木齐）某同学受奥斯特实验的启发，产生了探究通电长直导线周围磁场的兴趣。探究过程如下：
A.让竖直的通电长直导线垂直穿过一张硬纸板，以导线为中心在纸板上任意做直线。在直线上不同位置放上能够自由转动的小磁针，发现小磁针静止时N极指向都与直线垂直；
B.直线上任意关于导线对称两点处的小磁针N极指向相反；
C.改变电流大小时，小磁针指向不变；
D.通过查阅资料得知，通电长直导线外某点的磁场强弱与电流大小成正比，与这一点到直导线的距离成反比。

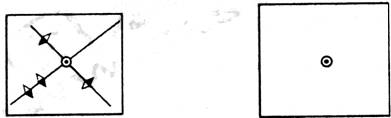

⑴做实验时，纸板的俯视图如下，其中“”表示电流方向垂直纸面向外，小磁针涂黑部分为N极。请在右边探究过程纸板的俯视图上作出通电长直导线周围的磁感线分布图。(分布图要能够反映不同位置处磁场的强弱和方向)。
⑵若要验证某点磁场强弱与其到通电长直导线距离成反比的结论，应控制 不变。
⑶同一通电长直导线周围，离通电导线距离为r和2r的两点。磁场强弱的比值为 。
-
难度：
使用次数：65
入库时间：2010-08-03
（10·乌鲁木齐）测量一个铭牌缺失的滑动变阻器最大阻值的实验如下图。图中乙滑动变阻器完好，铭牌上标有“20Ω lA”字样，甲滑动变阻器铭牌缺失，且滑片功能失效。
⑴将未完成的电路连接完整；
⑵实验中将正常的滑动变阻器的滑片从图示位置向左滑动，电压表示数 ，电流表示数 ；
⑶实验中，通过调节滑动变阻器，测得两表的三组数据是(Ul，I1)、(U2，I2)、(U3，I3) ，被测量的滑动变阻器的最大阻值为 。
-
难度：
使用次数：165
入库时间：2010-08-03
（10·乌鲁木齐）有一个实心圆柱形物体，用弹簧测力计在空气中称重时，测力计的读数为10N；，当把物体一半体积浸入水中时，测力计的读数为4N。求：
⑴物体的体积；
⑵把物体从弹簧测力计上取下投入水中静止时，物体受到的浮力。
