难度：
使用次数：114
入库时间：2010-07-312010年4月30日上海世界博览会正式开幕了，世博会吉祥物“海宝”敞开怀抱笑迎四方宾客。如图所示是一个立于水平街面上的实心“海宝”，请你画出“海宝”所受重力的示意图。
·
-
难度：
使用次数：140
入库时间：2010-07-31
如图所示，根据小磁针静止时的指向，标出电源的正、负极及通电螺线管的N、S极。
-
难度：
使用次数：133
入库时间：2010-07-31
在停车场里，A、B两辆轿车发生了碰撞事故。碰撞前，两司机均正常坐在驾驶室内，且只有一辆车在行驶。碰撞时，A车司机背部受挤压，B车司机身体前倾。请你描述出两车发生碰撞的两种可能过程。
-
难度：
使用次数：178
入库时间：2010-07-31
为了比较甲、乙两种液体的比热容，小红进行了如下的实验：
（1）在两个相同的烧杯中分别装入甲、乙两种液体，先用天平称出甲液体的质量，当天平平衡时，天平右盘中的砝码数和游码的位置如图8所示，每个烧杯的质量为100g，则甲液体的质量为 g；然后同样称出相等质量的乙液体。
（2）用温度计分别测出甲、乙两种液体的初温，其示数都如图9所示，则两种液体的初温均为 ℃。
（3）用两个相同的酒精灯分别给甲、乙两种液体加热，当它们升高相同的温度时，甲所用的时间为t1，乙所用的时间为t2。若t1>t2，则吸收热量较多的液体是 ，比热容较大的液体是 （选填“甲”或“乙”）。
-
难度：
使用次数：133
入库时间：2010-07-31

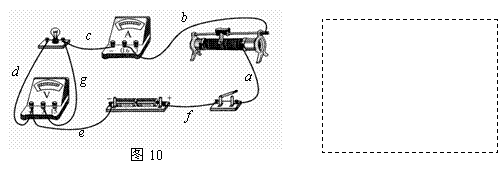

如图10所示是小明测量小灯泡电阻的实物连接图。
（1）请你根据实物连接图，在虚线框内画出电路图。
（2）若电路中除导线外其它元件均完好，且电压表和电流表已调零。当闭合开关后，发现电压表有示数，电流表示数为零，小灯泡不亮，则可判断导线 断路（选填连接导线旁的字母）。
（3）排除故障后，小明测量出小灯泡两端的电压为2.5V时，通过小灯泡的电流如图11所示，为 A，小灯泡的电阻为 Ω。
