难度：
使用次数：138
入库时间：2010-07-27如图8是一个简易的发电装置示意图，当让导线AB向右运动时，电流表指针向左偏转；将AB改为向左运动时，电流有指针将会向＿＿＿＿＿＿偏转；实验结果表明感应电流的方向与导线切割磁感线的＿＿＿＿＿＿有关，如果导线左右往复运动，电路中产生的是＿＿＿＿＿＿。
-
难度：
使用次数：311
入库时间：2010-07-27
如图9所示是太阳能LED照明路灯。它主要由太阳能电池板、LED灯头等部分构成。LED是一种发光二极管，通过电流能够发光，可以把电能直接转化成＿＿＿＿＿＿能。太阳能是＿＿＿＿＿＿能源（填“一次”或“二次”）、清洁无污染，它是在太阳内部，氢原子核发生 （填“裂变”或“聚变”），释放出的核能。
-
难度：
使用次数：734
入库时间：2010-07-27
甲、乙、丙三辆小车同时、同地向同一方向运动，它们运动的图像如图10所示，由图像可知：运动速度相同的小车是＿＿＿＿＿＿和＿＿＿＿＿＿；经过5s，跑在最前面的小车是＿＿＿＿＿＿。
-
难度：
使用次数：205
入库时间：2010-07-27
图11是关于电阻A、B的I－U图像。由图可知，电阻值较大的电阻是＿＿＿＿＿＿Ω。若将A、B两电阻 并联后接在电压为2V的电源两端，则并联电路干路中的电流是＿＿＿＿＿＿A，此时电路总电阻值是＿＿＿＿＿＿Ω。
-
难度：
使用次数：52
入库时间：2010-07-27
（1）在虚线框内画出图12所示的实物图的电路图

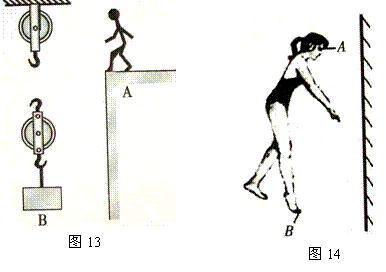

2）如图13所示，某人站在A处用一根绳子和两个滑轮提起物体B，画出最省力的绕线。
（3）如图14所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势。画出她的脚上B点的光线经过平面镜后进入人眼A点的光路图。
